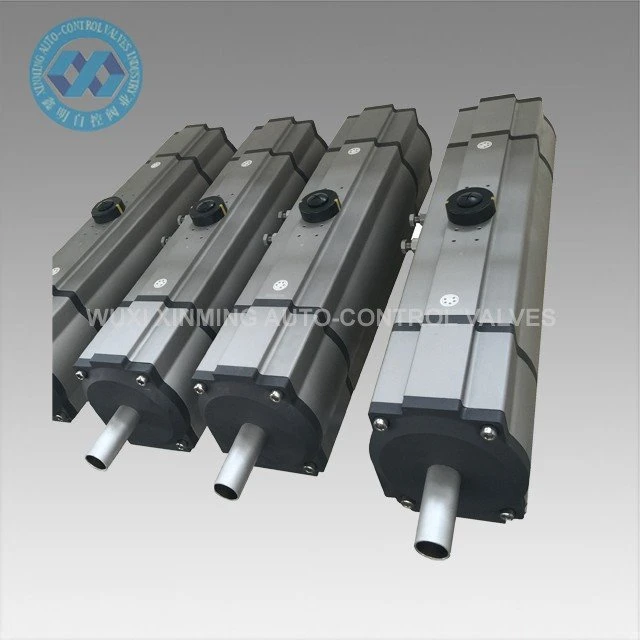

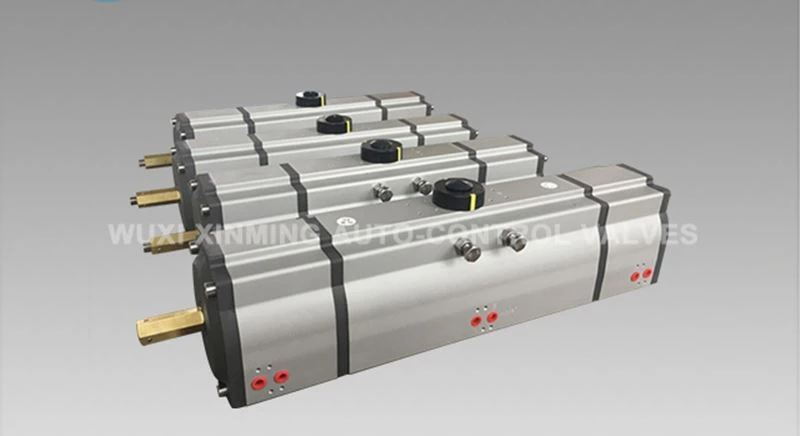

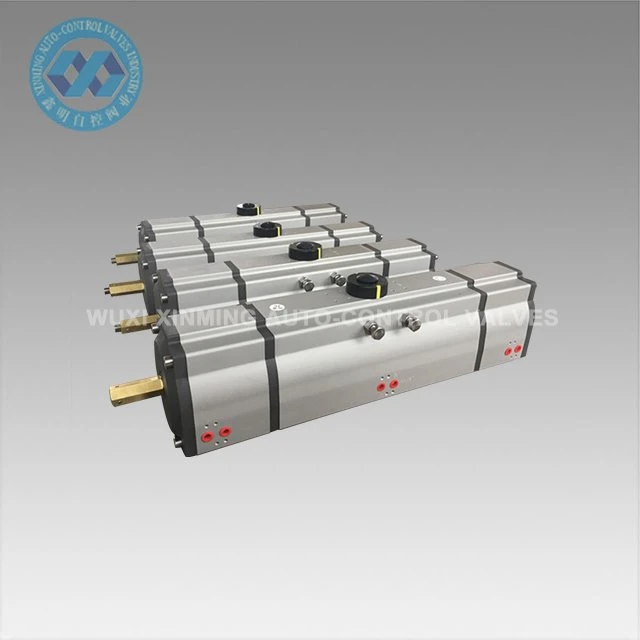

Product introductie
Drietraps pneumatische actuator wordt gebruikt om vlinderkleppen, kogelkranen en machines met roterende beweging automatisch te regelen. Precisie spuitgieten aluminiumlegering dubbele rack zuigers met harde oxidatie behandeling verbeteren de nauwkeurigheid van de roterende hoek en de levensduur. De actuatorbehuizing met harde oxidatie kan de kras effectief vermijden.
Snelle details
Naam van het product: Drietraps pneumatische actuator
Merknaam: XM, en OEM wordt ook geaccepteerd
Actuator grootte: 32mm-400mm

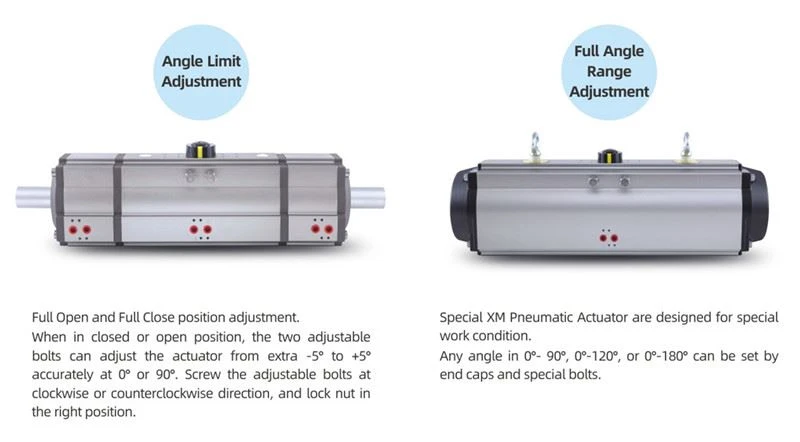

Roterende hoek: 0 ° ~ 180 ° (±5 °)
Werktemperatuurbereik: -20 °C ~ +80 °C (standaard)
-40 °C ~ + 80 ° C (lage temperatuur)
-15 °C ~ 150 °C (hoge temperatuur)
Luchttoevoerdruk: 0.2 ~ 0.8MPa, 10Mpa max
Top aansluiting: VDI/VDE3845 NAMUR
Bodemaansluiting: ISO 5211 en DIN3337
Materiaal: Aluminiumlegering
Structuur: tandheugel, dubbele tandheugelzuigers
Actuator body oppervlaktebehandeling: hard geanodiseerd, of dip oxidatie
End Cap Kleur: zwart grijs, zwart, donkerblauw, hemelsblauw, rood, oranje, groen, etc.
Certificering: CE, ATEX, SIL3, ISO9001:2016
Technische parameter
XM DRIETRAPS PNEUMATISCHE ACTUATOR UITGANGSKOPPELTABEL
Model | Ingangsluchtdruk (eenheid: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Luchtdruk uitgangskoppel (N.m) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Capaciteit van de levering
Capaciteit van de levering: 10000 eenheden per maand Pneumatische roterende actuator
Verpakking & Levering
Verpakkingsdetail: 1). aparte doos met schuimverpakking binnenin
2). multiplex koffer voor zee verzending
3). Multiplex pallet voor luchtverzending
Vertrekhaven: Shanghai, China
Levertijd:
Hoeveelheid (eenheden) | 1-500 | 501-10000 | >10001 |
Est. Tijd(dagen) | 15 | 30 | Waarover moet worden onderhandeld |
Voordeel
1) Alle belangrijke reserveonderdelen zouden worden behandeld met hard-anodisatie om de sterkte in grote mate te verbeteren om de goede prestaties en levensduur te garanderen.
2) Alle processen zijn eenmalig gevormd door CNC om de procesnauwkeurigheid en levensduur te garanderen.
Toepassing
Pneumatische tandheugelactuatoren kunnen worden toegepast op verschillende ontvlambare, corrosieve, stoffige, sterke magnetische veld-, stralings-, trillings- en corrosie-binnen- of buitenomgevingen en worden veel gebruikt in elektrische energie, petrochemie, metallurgie, aardolie, aardgas, steden, gebouwen, drainage, chemicaliën, olieraffinage, mijnbouw, energiecentrales, metallurgie, bouw, geneeskunde, voedsel, aardgas, wetenschappelijk onderzoek, enz.
Bedrijfsintroductie
Sinds 2007, WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO, LTD heeft opgericht.
Wij produceren voornamelijk pneumatische actuator, pneumatische kogelkraan, pneumatische vlinderklep, pneumatische / elektrische regelklep, enz.

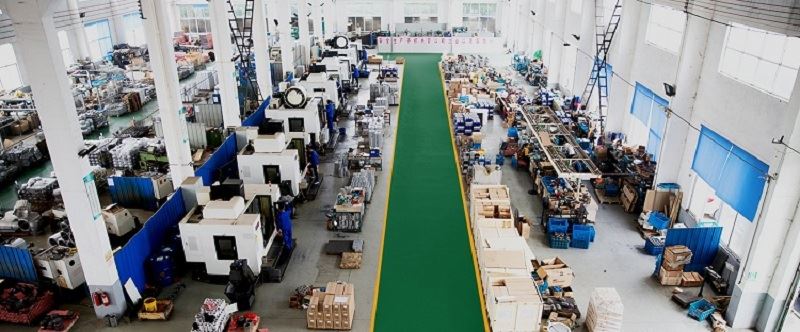

Ons bedrijf heeft geavanceerde verwerkingsapparatuur en geavanceerde testapparatuur. Onze verwerkingsapparatuur omvat draaibanken, freesmachine, boormachine, schaafmachine, boormachine, CNC-draaibanken, CNC-bewerkingscentra en andere apparatuur. Er zijn in totaal 30 sets, waarvan er 5 sets geïmporteerd verticaal machinecentrum en verschillende sets geavanceerde CNC-draaibanken zijn.
