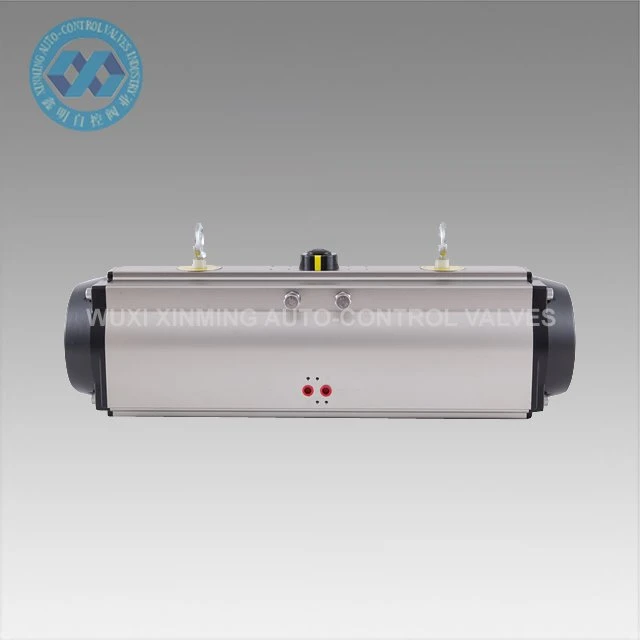

product Introductie
De 180 graden pneumatische actuator is samengesteld uit dubbele zuigers die worden aangedreven door een tandheugel. Er zijn twee modellen. De ene is een dubbelwerkend type en de andere is een type met veerretour, dat zich kan aanpassen aan verschillende corrosieve omgevingen binnen of buiten.
snelle details
Productnaam: 180 graden pneumatische actuator:
Merknaam: XM en OEM worden ook geaccepteerd!
Maat aandrijving: 32 mm-400 mm
Draaihoek: 0 graden ~180 graden (±5 graden)
Werktemperatuurbereik: -20 graden ~ plus 80 graden (standaard)
-40 graden ~ plus 80 graden (lage temperatuur)
-15 graden ~150 graden (hoge temperatuur)
Luchttoevoerdruk: {{0}}.2~0.8MPa, 10Mpa max
Bovenaansluiting: VDI/VDE3845 NAMUR
Bodemaansluiting: ISO 5211 en DIN3337
Materiaal: aluminiumlegering
Structuur: tandheugel, dubbele tandheugelzuigers
Oppervlaktebehandeling van het lichaam van de aandrijving: hard geanodiseerd of gedompelde oxidatie;
Eindkap Kleur: zwart grijs, zwart, donkerblauw, hemelsblauw, rood, oranje, groen, enz.
Certificering: CE, ATEX, SIL3, ISO9001:2016

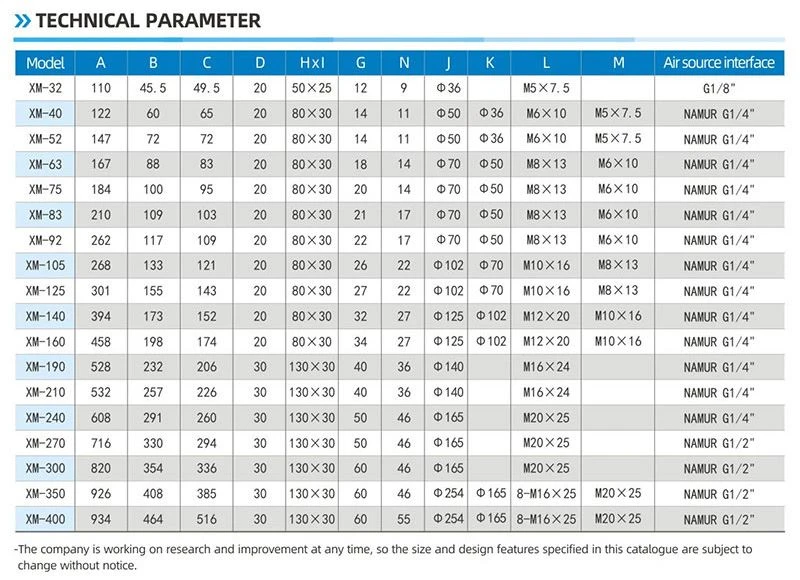

Technische parameter
XM 180 GRADEN PNEUMATISCHE ACTUATOR UITGANG KOPPEL TABEL
Model | Invoerluchtdruk (eenheid: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Luchtdruk uitgangskoppel (Nm) | ||||||
XM-DA32-180 graad | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180 graad | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180 graad | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180 graad | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180 graad | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180 graad | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180 graad | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180 graad | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180 graad | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180 graad | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180 graad | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180 graad | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180 graad | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180 graad | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180 graad | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180 graad | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180 graad | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180 graad | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

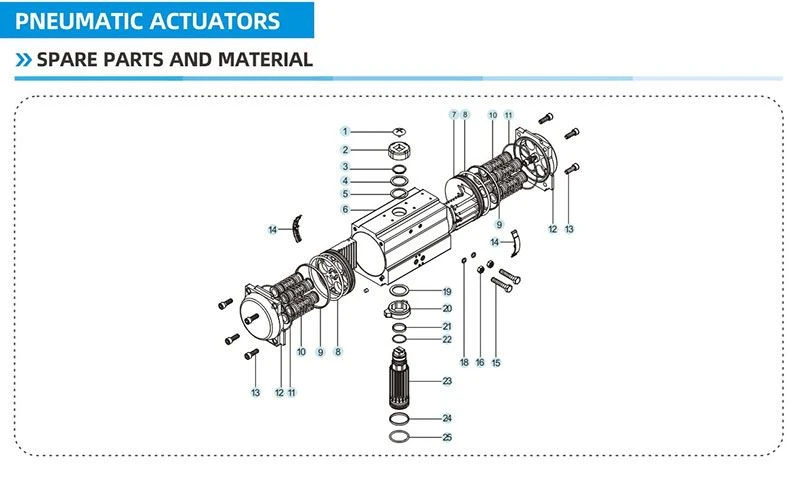

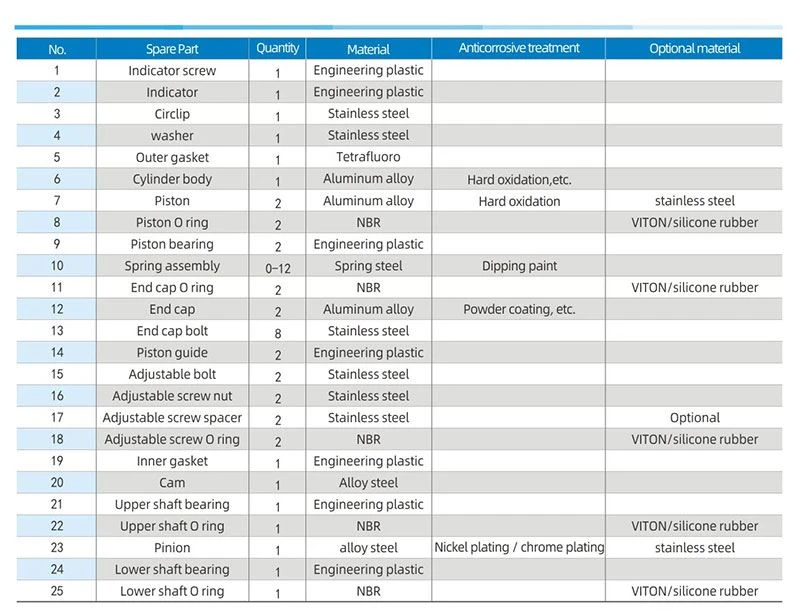

Reserveonderdelen en materiaal

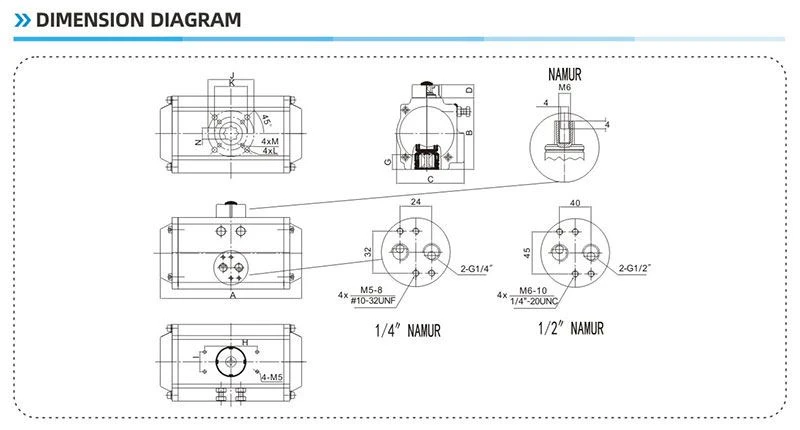

Dimensiediagram
FAQ
Vraag 1: Capaciteit van betalingstermijnen?
EEN 1: T/T, L/C, Western Union.
Vraag 2: Handelsvoorwaarden?
A 2: In overeenstemming met Incoterms 2010, normaal gesproken met EXW, FOB shanghai, CFR, CIF en DDU.
Vraag 3: Geldigheid van offerte?
A 3: Binnen 30 dagen.
Vraag 4: Wijzen van verzending?
A 4: Over zee, door de lucht, per expresse of per spoor.
Vraag 5: Garantie?
A 5: Een jaar gratis kwaliteitsgarantie en levenslange betaalde service.
Vraag 6: Installatie en training?
A 6: normale videobegeleiding voor installatie. Indien nodig, betaalde buitenlandse technische dienst verleend.
