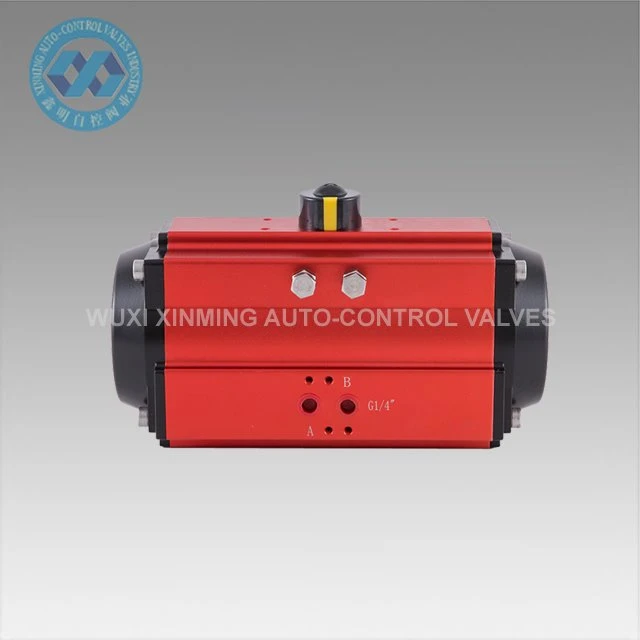

product Introductie
90 graden pneumatische actuators hebben unieke stijlen, geavanceerde technologie, precisiefabricage, economisch en compact ontwerp en kunnen direct worden uitgerust met andere accessoires om de efficiëntie en economie te verbeteren.
snelle details

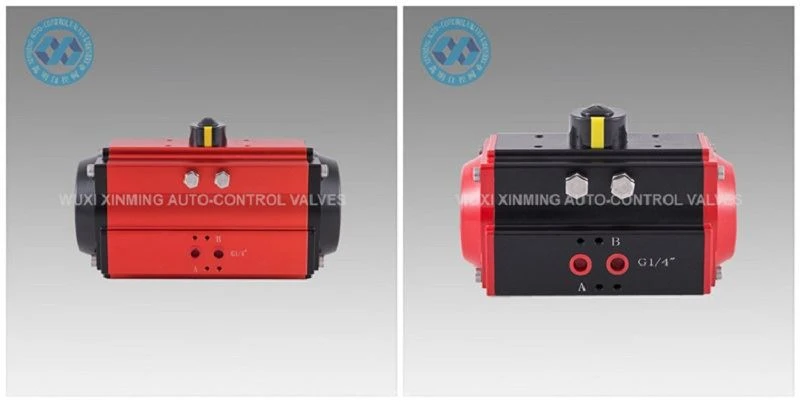

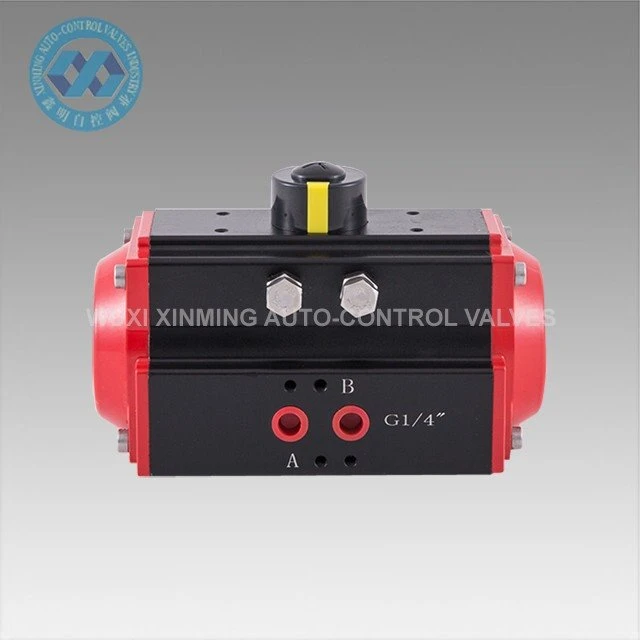

Productnaam: 90 graden pneumatische actuator:
Merknaam: XM en OEM worden ook geaccepteerd!
Maat aandrijving: 32 mm-400 mm
Draaihoek: 0 graden ~90 graden (±5 graden)
Werktemperatuurbereik: -20 graden ~ plus 80 graden (standaard)
-40 graden ~ plus 80 graden (lage temperatuur)
-15 graden ~150 graden (hoge temperatuur)
Luchttoevoerdruk: {{0}}.2~0.8MPa, 10Mpa max
Bovenaansluiting: VDI/VDE3845 NAMUR
Bodemaansluiting: ISO 5211 en DIN3337
Materiaal: aluminiumlegering
Structuur: tandheugel, dubbele tandheugelzuigers
Oppervlaktebehandeling van het lichaam van de aandrijving: hard geanodiseerd of gedompelde oxidatie;
Eindkap Kleur: zwart grijs, zwart, donkerblauw, hemelsblauw, rood, oranje, groen, enz.
Certificering: CE, ATEX, SIL3, ISO9001:2016

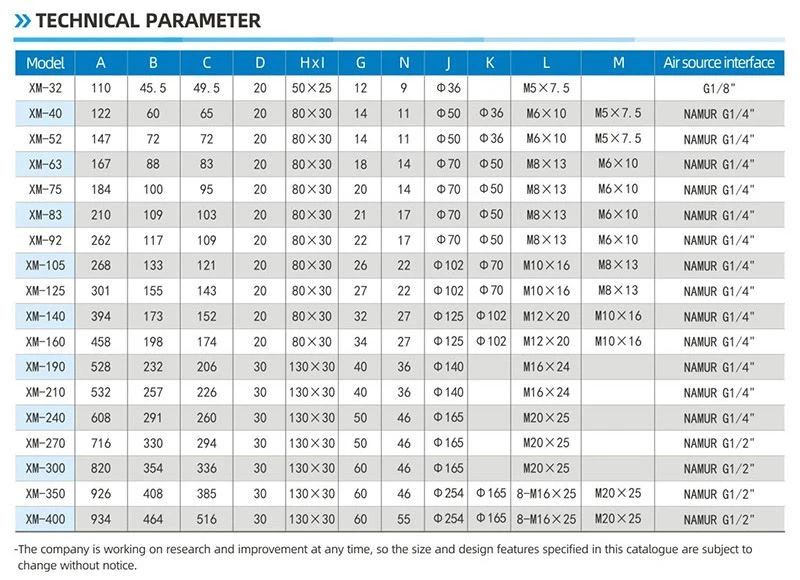

Technische parameter
XM 90 GRADEN PNEUMATISCHE ACTUATOR UITGANG KOPPEL TABEL
Model | Invoerluchtdruk (eenheid: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Luchtdruk uitgangskoppel (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

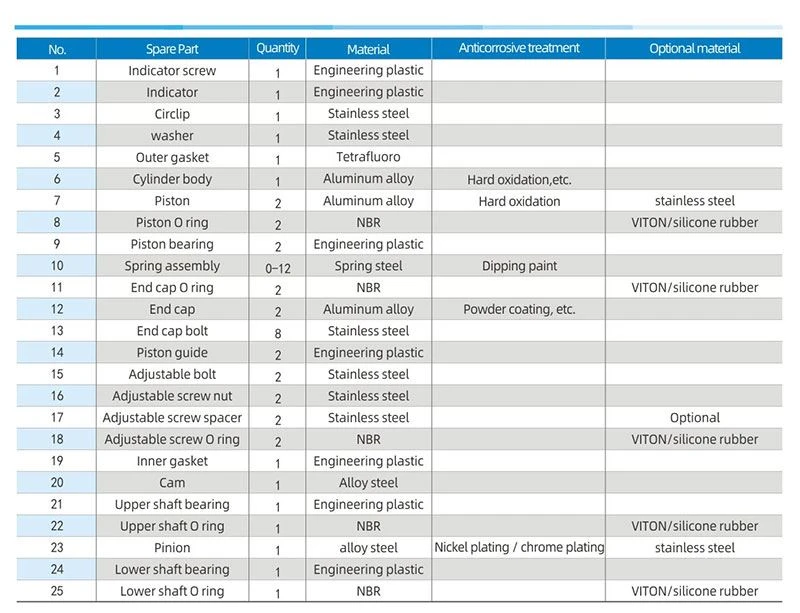

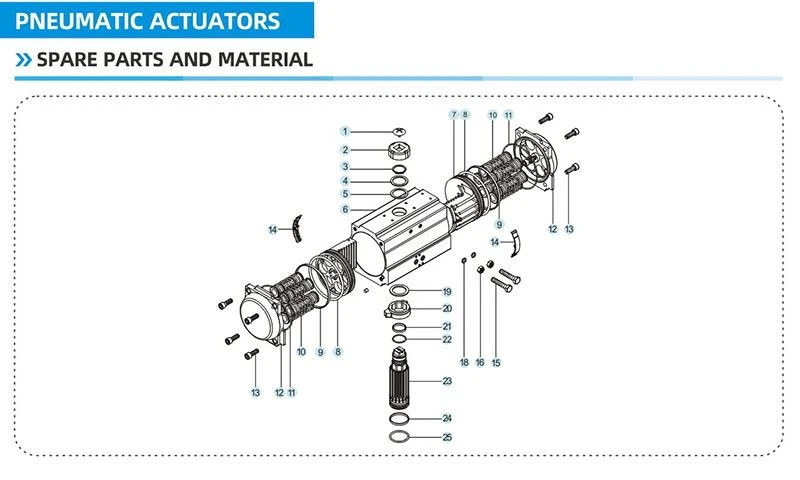

Reserveonderdelen en materiaal

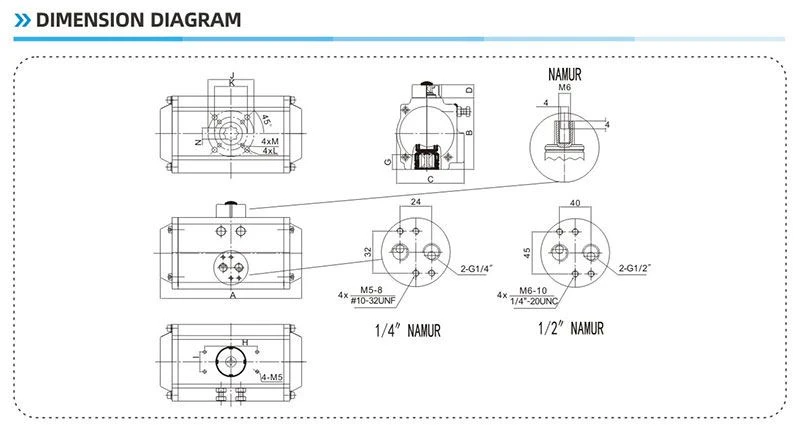

Dimensiediagram
Voorzien zijn van
-De structuur is een compacte pneumatische actuator met tandheugel.
-Gebruikt voor kwartslagkleppen, kogelkranen, vlinderkleppen en plugkleppen.
-Hoogwaardige aluminiumlegering, hard geanodiseerd oppervlak plus teflon.
-High-end producten, uitstekende kwaliteit en perfect certificeringssysteem.
-Alle producten worden strikt getest wanneer ze de fabriek verlaten, en elke actuator is gemarkeerd met een productiecode voor gemakkelijke identificatie en trackingservices.
Voordeel
1) Alle belangrijke reserveonderdelen zouden worden behandeld met hard-anodisatie om de sterkte in hoge mate te vergroten om de goede prestaties en levensduur te garanderen.
2) Alle processen worden eenmalig gevormd door CNC om de procesnauwkeurigheid en de levensduur te garanderen.
Capaciteit van de levering
Leveringscapaciteit: 10000 eenheden per maand Pneumatische roterende actuator
Verpakking & Levering
Verpakkingsdetail: 1). aparte doos met schuim binnen verpakking;
2). triplexgeval voor oceaanverzending;
3). Multiplexpallet voor luchtverzending
Haven van vertrek: Shanghai, China
Doorlooptijd:
Hoeveelheid (Eenheden) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. Tijd (dagen) | Goederen op voorraad | 7 | 20 | Moet worden onderhandeld |
