product Introductie

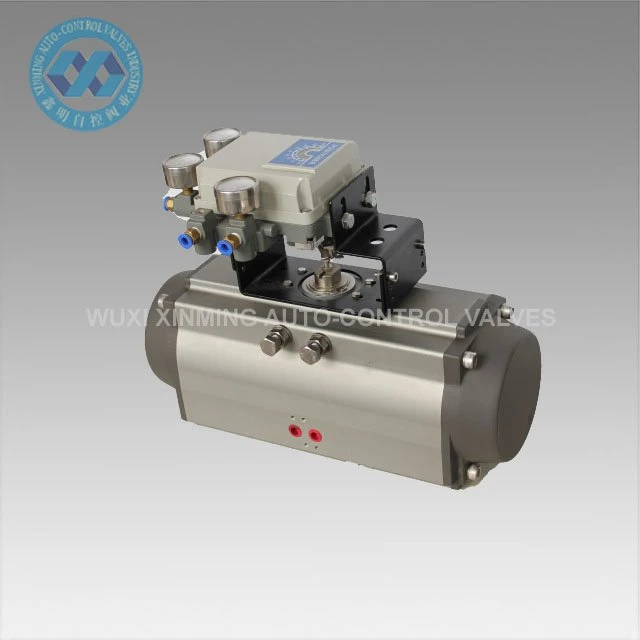

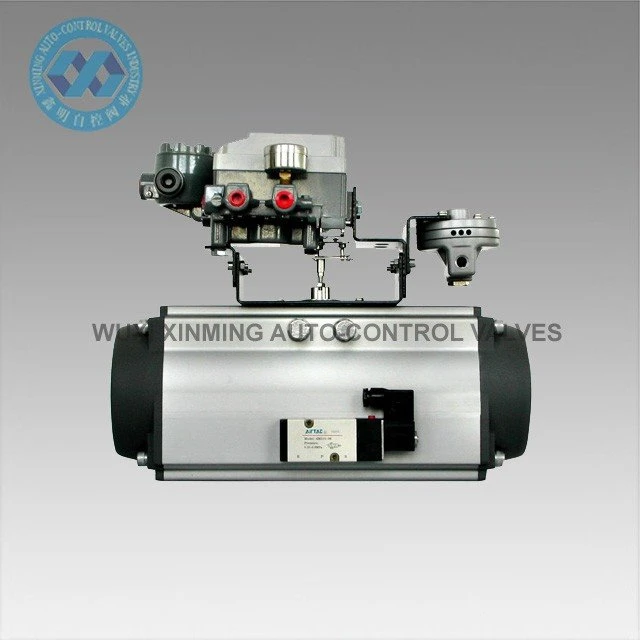

AT Pneumatische Actuator wordt gebruikt om vlinderkleppen, kogelkranen en machines met roterende beweging automatisch te regelen. Precisiegegoten aluminium zuigers met dubbele tandheugel en harde oxidatiebehandeling verbeteren de nauwkeurigheid van de draaihoek en de levensduur. XM-serie pneumatische roterende aandrijvingen met tandheugel en rondsel zijn uniek in stijl, geavanceerd in technologie, nauwkeurig in productie, economisch en compact van ontwerp, en kunnen direct worden uitgerust met andere accessoires om de efficiëntie en zuinigheid te verbeteren.
snelle details
Productnaam: BIJ Pneumatische Actuator:
Merknaam: XM en OEM worden ook geaccepteerd!
Maat aandrijving: 32 mm-400 mm
Draaihoek: 0 graden ~90 graden (±5 graden)
Werktemperatuurbereik: -20 graden ~ plus 80 graden (standaard)
-40 graden ~ plus 80 graden (lage temperatuur)
-15 graden ~150 graden (hoge temperatuur)
Luchttoevoerdruk: {{0}}.2~0.8MPa, 10Mpa max
Bovenaansluiting: VDI/VDE3845 NAMUR
Bodemaansluiting: ISO 5211 en DIN3337
Materiaal: aluminiumlegering
Structuur: tandheugel, dubbele tandheugelzuigers
Oppervlaktebehandeling van het lichaam van de aandrijving: hard geanodiseerd of gedompelde oxidatie;
Eindkap Kleur: zwart grijs, zwart, donkerblauw, hemelsblauw, rood, oranje, groen, enz.
Certificering: CE, ATEX, SIL3, ISO9001:2016
Technische parameter
XM BIJ PNEUMATISCHE ACTUATOR UITGANG KOPPEL TABEL
Model | Invoerluchtdruk (eenheid: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Luchtdruk uitgangskoppel (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

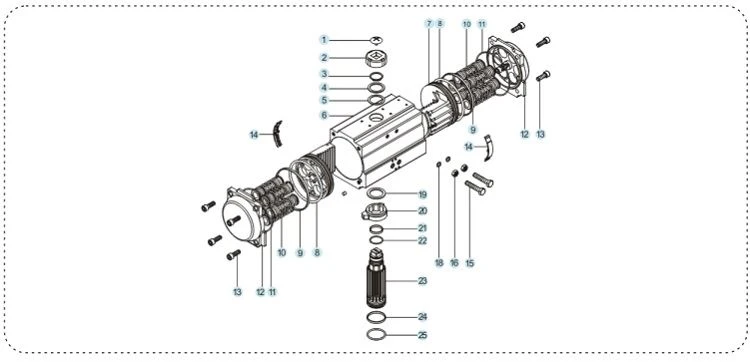

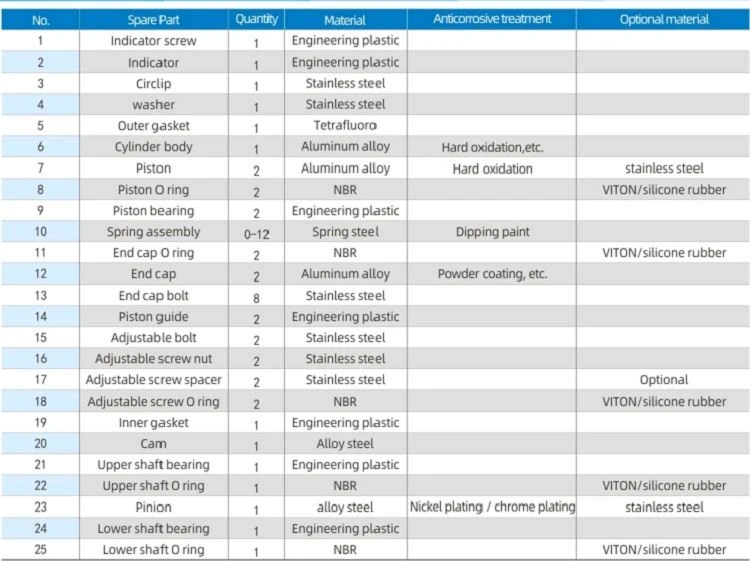

Reserveonderdelen en materiaal

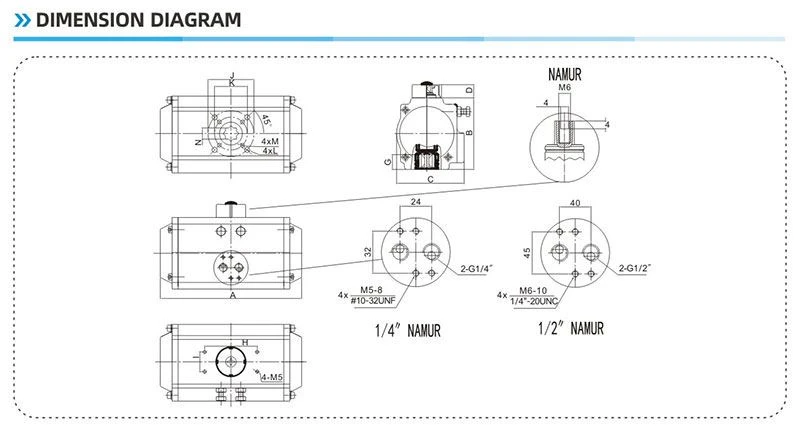

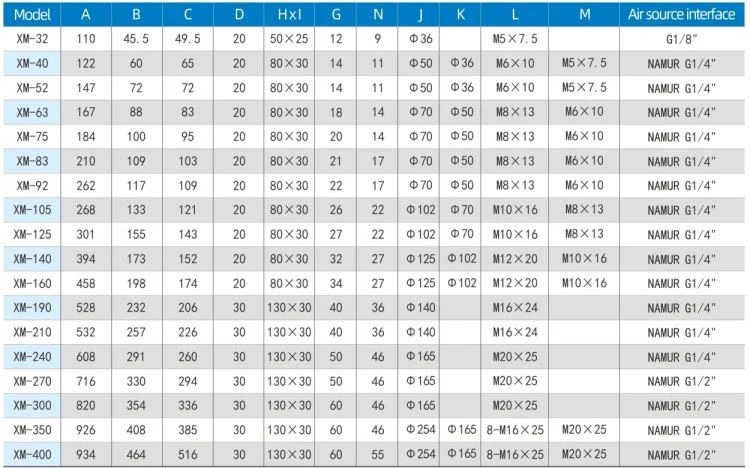

Dimensiediagram
Voordeel
1) Alle belangrijke reserveonderdelen zouden worden behandeld met hard-anodisatie om de sterkte in hoge mate te vergroten om de goede prestaties en levensduur te garanderen.
2) Alle processen worden eenmalig gevormd door CNC om de procesnauwkeurigheid en de levensduur te garanderen.
Bedrijfsintroductie
Sinds 2007 heeft WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD opgericht.
Wij vervaardigen hoofdzakelijk Pneumatische Actuator, Pneumatische Kogelklep, Pneumatische Vlinderklep, Pneumatische/Elektrische Regelklep, enz.

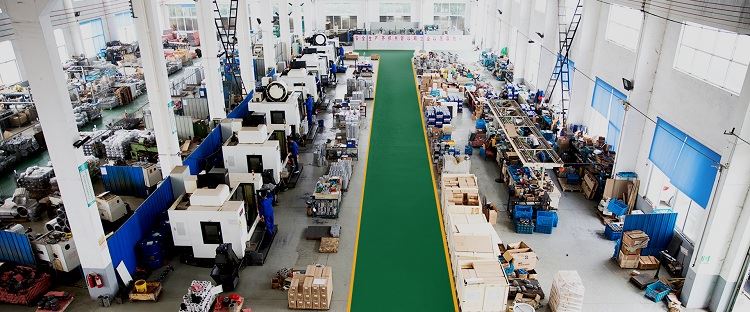

Ons bedrijf beschikt over geavanceerde verwerkingsapparatuur en geavanceerde testapparatuur. Onze verwerkingsapparatuur omvat draaibanken, freesmachines, boormachines, schaafmachines, boormachines, CNC-draaibanken, CNC-bewerkingscentra en andere apparatuur. Er zijn in totaal 30 sets, waarvan 5 sets geïmporteerd verticaal machinecentrum en verschillende sets geavanceerde CNC-draaibanken.
