Product introductie

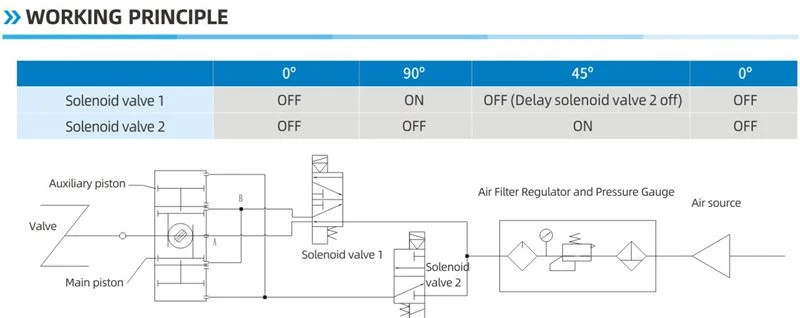

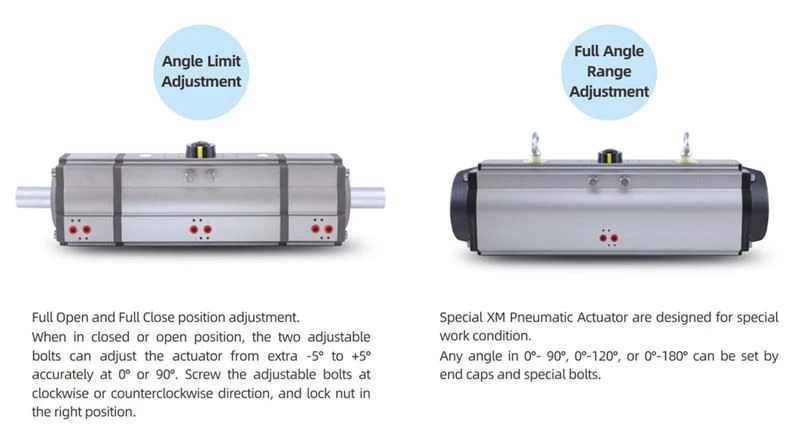

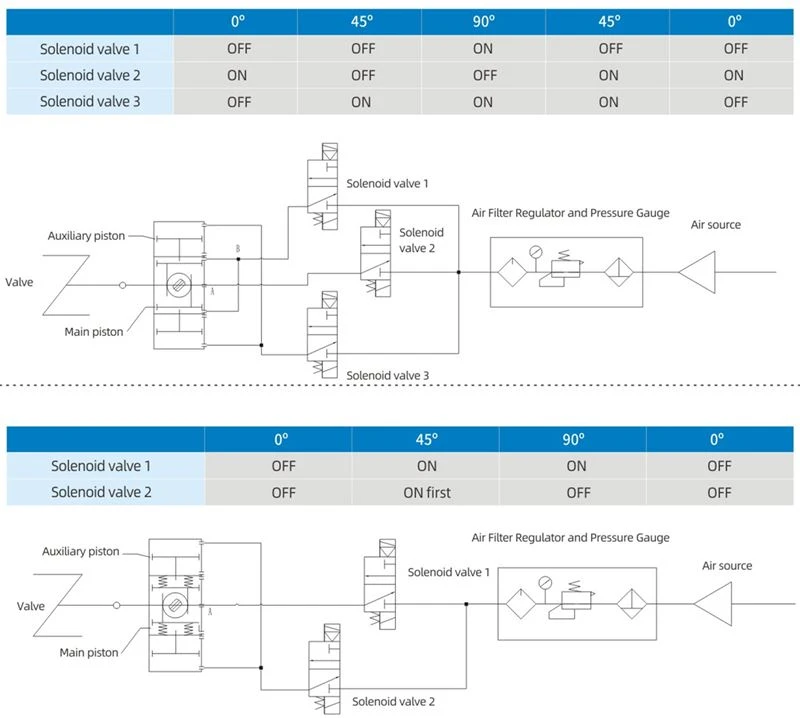

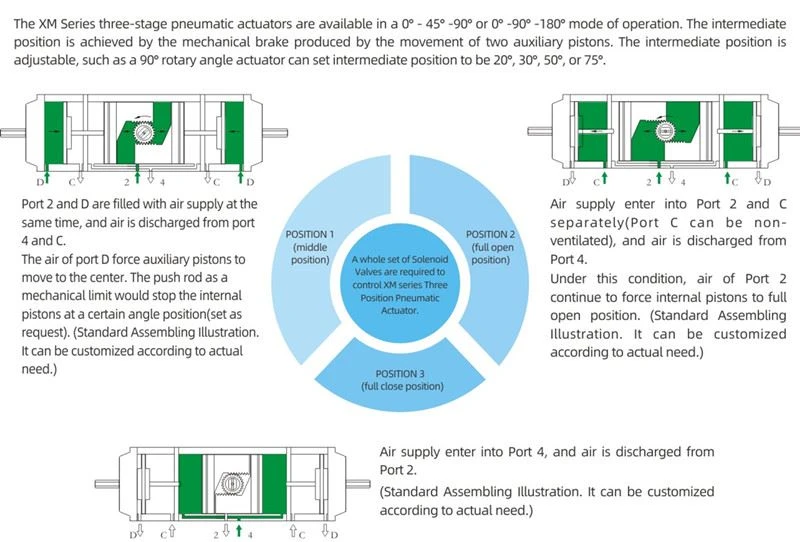

De drietraps pneumatische actuatoren uit de XM-serie zijn verkrijgbaar in de bedrijfsmodus 0°- 45°-90° of 0°-90° -180°. De tussenpositie wordt bereikt door de mechanische rem die wordt geproduceerd door de beweging van twee hulpzuigers. De tussenpositie is instelbaar, zoals een 90° draaihoekactuator de tussenpositie kan instellen op 20°, 30°, 50° of 75°.
Snelle details

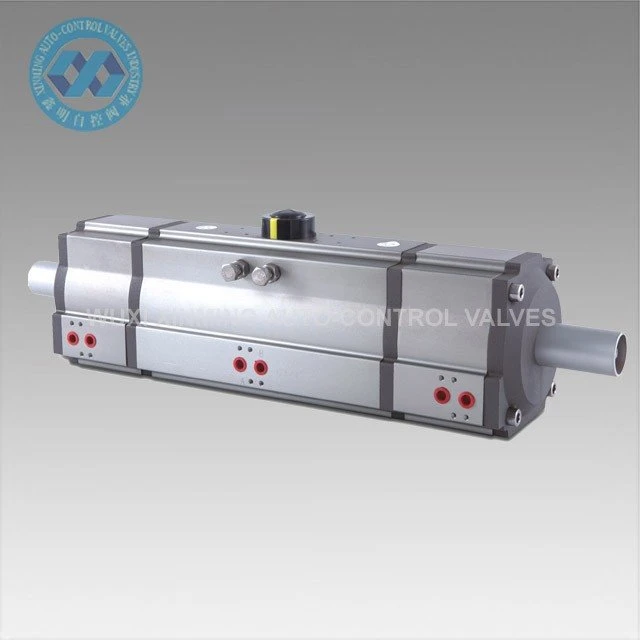

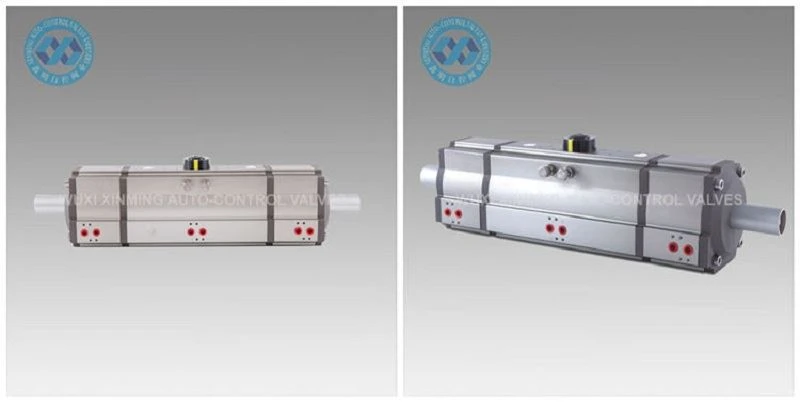

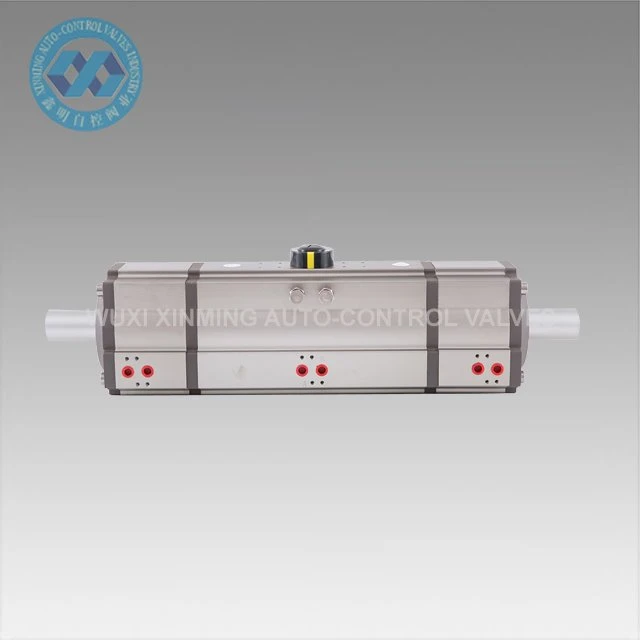

Naam van het product: 3 positie pneumatische actuator
Merknaam: XM, en OEM wordt ook geaccepteerd
Actuator grootte: 32mm-400mm
Roterende hoek: 0 ° ~ 180 ° (±5 °)
Werktemperatuurbereik: -20 °C ~ +80 °C (standaard)
-40 °C ~ + 80 ° C (lage temperatuur)
-15 °C ~ 150 °C (hoge temperatuur)
Luchttoevoerdruk: 0.2 ~ 0.8MPa, 10Mpa max
Top aansluiting: VDI/VDE3845 NAMUR
Bodemaansluiting: ISO 5211 en DIN3337
Materiaal: Aluminiumlegering
Structuur: tandheugel, dubbele tandheugelzuigers
Actuator body oppervlaktebehandeling: hard geanodiseerd, of dip oxidatie
End Cap Kleur: zwart grijs, zwart, donkerblauw, hemelsblauw, rood, oranje, groen, etc.
Certificering: CE, ATEX, SIL3, ISO9001:2016
Voordelen van pneumatische actuatoren
1. Accepteer continu gassignaal en lineaire verplaatsing van de uitgang (na het toevoegen van een elektriciteits / gasconversieapparaat kan het ook een continu elektrisch signaal accepteren), en sommige kunnen hoekverplaatsing uitvoeren wanneer ze zijn uitgerust met de arm van een rocker.
2. Het heeft positieve en negatieve functies.
3. De bewegende snelheid is groot, maar de snelheid zal langzamer worden wanneer de belasting toeneemt.
4. De uitgangskracht is gerelateerd aan de werkdruk.
5. Hoge betrouwbaarheid, maar de klep kan niet worden onderhouden nadat de gasbron is onderbroken (deze kan worden gehandhaafd na het toevoegen van een keerklep).
6. Het is onhandig om segmentcontrole en programmacontrole te realiseren.
7. Eenvoudig onderhoud en goed aanpassingsvermogen aan de omgeving.
8. Het uitgangsvermogen is groot.
9, met explosieveilige functie.
Capaciteit van de levering
Capaciteit van de levering: 10000 eenheden per maand Pneumatische roterende actuator
Verpakking & Levering
Verpakkingsdetail: 1). aparte doos met schuimverpakking binnenin
2). multiplex koffer voor zee verzending
3). Multiplex pallet voor luchtverzending
Voordeel
1) Alle belangrijke reserveonderdelen zouden worden behandeld met hard-anodisatie om de sterkte in grote mate te verbeteren om goede prestaties en levensduur te garanderen.
2) Alle processen zijn eenmalig gevormd door CNC om de procesnauwkeurigheid en levensduur te garanderen.
Technische parameter
XM 3 POSITIE PNEUMATISCHE ACTUATOR OUTPUT KOPPELTABEL
Model | Ingangsluchtdruk (eenheid: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Luchtdruk uitgangskoppel (N.m) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
