product Introductie

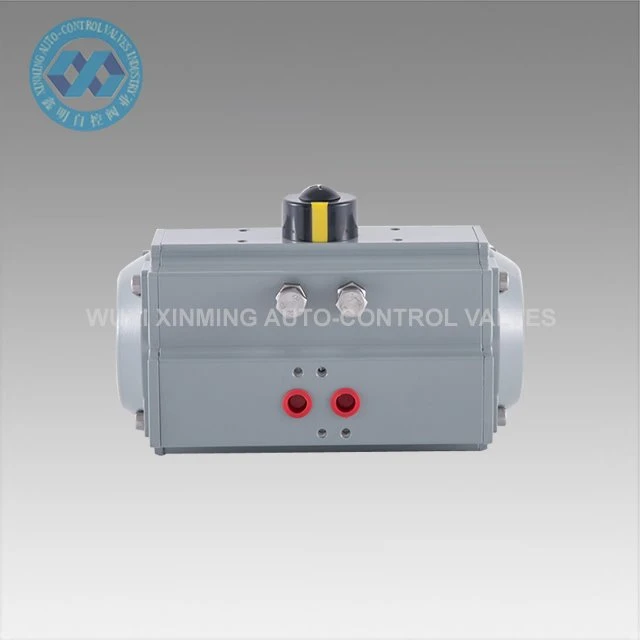

Aluminium pneumatische actuator wordt gebruikt om vlinderkleppen, kogelkranen en machines met roterende beweging automatisch te regelen.
Ontwerpkenmerken
1. Het kleplichaam en de zuiger zijn hard geanodiseerd.
2. Tenzij de indicatorschroef van plastic is, zijn alle andere schroeven SS304.
3. Grote en kleine uitgangskoppels zijn optioneel.
snelle details
Productnaam: aluminium pneumatische actuator:
Merknaam: XM en OEM worden ook geaccepteerd!
Maat aandrijving: 32 mm-400 mm
Draaihoek: 0 graden ~90 graden (±5 graden)
Werktemperatuurbereik: -20 graden ~ plus 80 graden (standaard)
-40 graden ~ plus 80 graden (lage temperatuur)
-15 graden ~150 graden (hoge temperatuur)
Luchttoevoerdruk: {{0}}.2~0.8MPa, 10Mpa max
Bovenaansluiting: VDI/VDE3845 NAMUR
Bodemaansluiting: ISO 5211 en DIN3337
Materiaal: aluminiumlegering
Structuur: tandheugel, dubbele tandheugelzuigers
Actuator body oppervlaktebehandeling: hard geanodiseerd met volledige epoxy coating (tegen milde corrosieve)
Eindkap Kleur: zwart grijs, zwart, donkerblauw, hemelsblauw, rood, oranje, groen, enz.
Certificering: CE, ATEX, SIL3, ISO9001:2016
Technische parameter
XM ALUMINIUM PNEUMATISCHE ACTUATOR UITGANG KOPPEL TABEL
Model | Invoerluchtdruk (eenheid: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Luchtdruk uitgangskoppel (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Reserveonderdelen en materiaal
Dimensiediagram
Bedrijfsintroductie
Sinds 2007 heeft WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD opgericht.
Wij vervaardigen hoofdzakelijk Pneumatische Actuator, Pneumatische Kogelklep, Pneumatische Vlinderklep, Pneumatische/Elektrische Regelklep, enz.
Ons bedrijf beschikt over geavanceerde verwerkingsapparatuur en geavanceerde testapparatuur. Onze verwerkingsapparatuur omvat draaibanken, freesmachines, boormachines, schaafmachines, boormachines, CNC-draaibanken, CNC-bewerkingscentra en andere apparatuur. Er zijn in totaal 30 sets, waarvan 5 sets geïmporteerd verticaal machinecentrum en verschillende sets geavanceerde CNC-draaibanken.
Capaciteit van de levering:10000 eenheden per maand Pneumatische roterende actuator
Verpakking & Levering
Verpakkingsdetail: 1). aparte doos met schuim binnen verpakking;
2). triplexgeval voor oceaanverzending;
3). Multiplexpallet voor luchtverzending
Haven van vertrek:Shanghai, China
Doorlooptijd:
Hoeveelheid (Eenheden) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. Tijd (dagen) | Goederen op voorraad | 7 | 20 | Moet worden onderhandeld |
