product Introductie

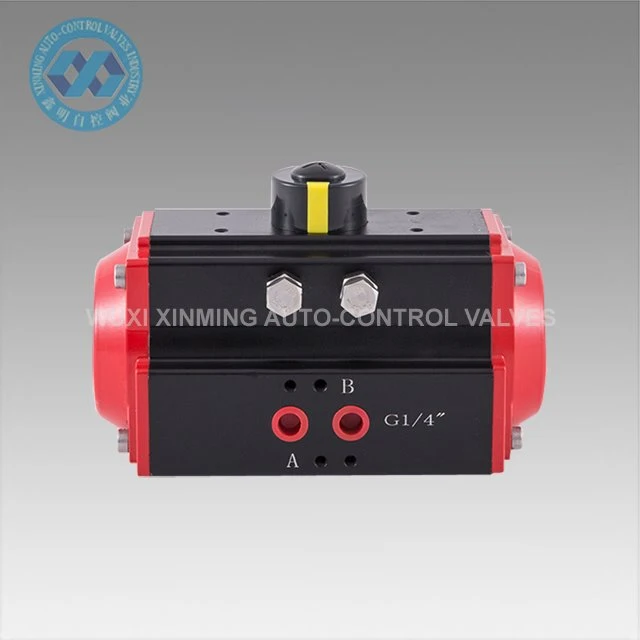

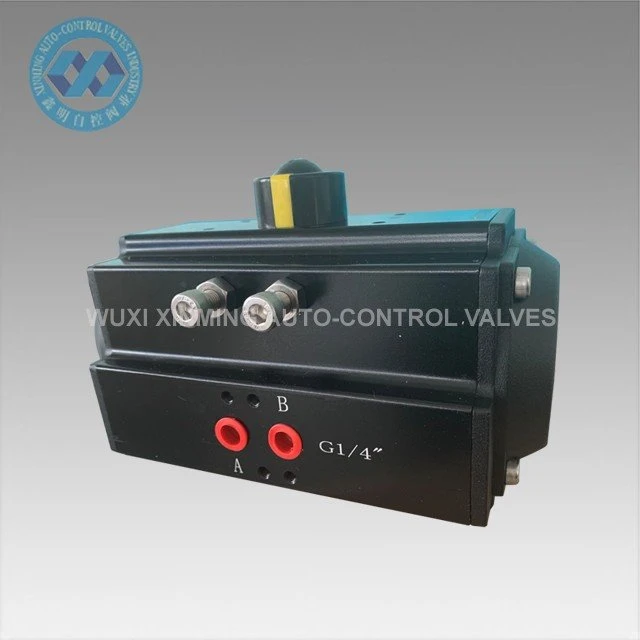

Pneumatische tandheugelactuator, ook bekend als beperkte rotatiecilinder, is een roterende actuator die wordt gebruikt voor draaien, openen, sluiten, mengen, zwaaien, positioneren, sturen en meer mechanische functies met beperkte rotatie. Pneumatische tandheugelactuator wordt gebruikt om de vlinder te regelen kleppen, kogelkranen en machines met roterende beweging automatisch. Precisiegegoten aluminium zuigers met dubbele tandheugel en harde oxidatiebehandeling verbeteren de nauwkeurigheid van de draaihoek en de levensduur. Het actuatorlichaam met harde oxidatie kan de kras effectief vermijden.
snelle details
Productnaam: Pneumatische tandheugelaandrijving:
Merknaam: XM en OEM worden ook geaccepteerd!
Actuator maat: 32mm-400mm
Draaihoek: 0°~90°(±5°)
Werktemperatuurbereik: -20 ~ +80 (standaard)
-40℃~+80℃ (lage temperatuur)
-15℃~150℃ (op hoge temperatuur)
Luchttoevoerdruk: 0.2~0.8MPa, 10Mpa max
Bovenaansluiting: VDI/VDE3845 NAMUR
Bodemaansluiting: ISO 5211 en DIN3337
Materiaal: aluminiumlegering
Structuur: tandheugel, dubbele tandheugelzuigers
Oppervlaktebehandeling van het lichaam van de aandrijving: zwart geanodiseerd
Eindkap Kleur: zwart grijs, zwart, donkerblauw, hemelsblauw, rood, oranje, groen, enz.
Certificering: CE, ATEX, SIL3, ISO9001:2016
Technische parameter
XM PNEUMATISCH AANDRIJFLIJN AANDRIJFLIJN UITGANG KOPPELTABEL
Model | Invoerluchtdruk (eenheid: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Luchtdruk uitgangskoppel (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Reserveonderdelen en materiaal
Dimensiediagram
Capaciteit van de levering
Leveringscapaciteit: 10000 eenheden per maand Pneumatische roterende actuator
Verpakking&versterker; Levering
Verpakkingsdetail: 1). aparte doos met schuim binnen verpakking;
2). triplexgeval voor oceaanverzending;
3). Multiplexpallet voor luchtverzending
Haven van vertrek: Shanghai, China
Doorlooptijd:
Hoeveelheid (Eenheden) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. Tijd (dagen) | Goederen op voorraad | 7 | 20 | Moet worden onderhandeld |
Voordeel
1) Alle belangrijke reserveonderdelen zouden worden behandeld met hard-anodisatie om de sterkte in hoge mate te vergroten om de goede prestaties en levensduur te garanderen.
2) Alle processen worden eenmalig gevormd door CNC om de procesnauwkeurigheid en de levensduur te garanderen.
FAQ
Vraag 1: Capaciteit van betalingstermijnen?
EEN 1: T/T, L/C, Western Union.
Vraag 2: Handelsvoorwaarden?
A 2: In overeenstemming met Incoterms 2010, normaal gesproken met EXW, FOB shanghai, CFR, CIF en DDU.
Vraag 3: Geldigheid van offerte?
A 3: Binnen 30 dagen.
Vraag 4: Wijzen van verzending?
A 4: Over zee, door de lucht, per expresse of per spoor.
Vraag 5: Garantie?
A 5: Een jaar gratis kwaliteitsgarantie en levenslange betaalde service.
Vraag 6: Installatie en training?
A 6: normale videobegeleiding voor installatie. Indien nodig, betaalde buitenlandse technische dienst verleend.
