product Introductie

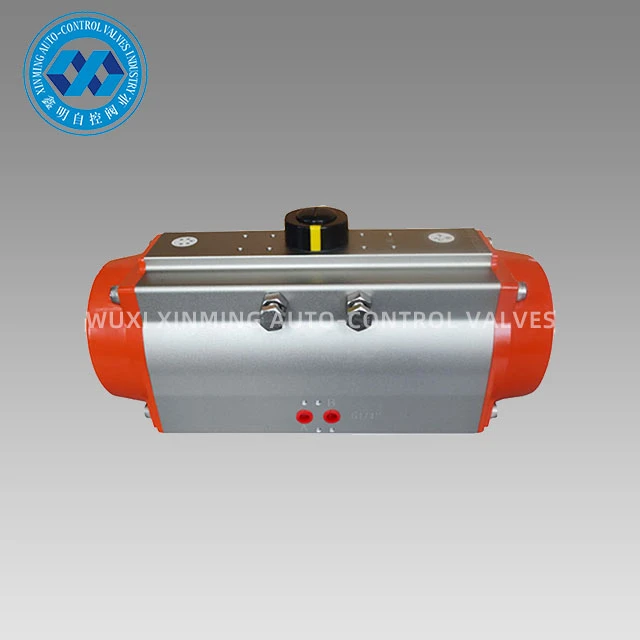

De hard geanodiseerde pneumatische actuator heeft een compacte dubbele-zuigerrek-en-rondselstructuur met nauwkeurige overbrenging en stabiel uitgangskoppel; het cilinderlichaam is gemaakt van geëxtrudeerde aluminiumlegering, geanodiseerd, met een hard oppervlak en een sterke slijtvastheid; het kan naar wens worden geïnstalleerd. Ventiel, echo-apparaat, klepstandsteller (openingsindicatie), triplet en handbediening. Bijpassende kogelkraan, vlinderklep en andere hoekslagkleppen.
Ontwerpkenmerken
1. Het kleplichaam en de zuiger zijn hard geanodiseerd.
2. Tenzij de indicatorschroef van plastic is, zijn alle andere schroeven SS304.
3. Grote en kleine uitgangskoppels zijn optioneel.
Technische parameter
XM ALUMINIUM PNEUMATISCHE ACTUATOR UITGANG KOPPELTABEL
Model | Invoerluchtdruk (eenheid: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Luchtdruk uitgangskoppel (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Reserveonderdelen en materiaal

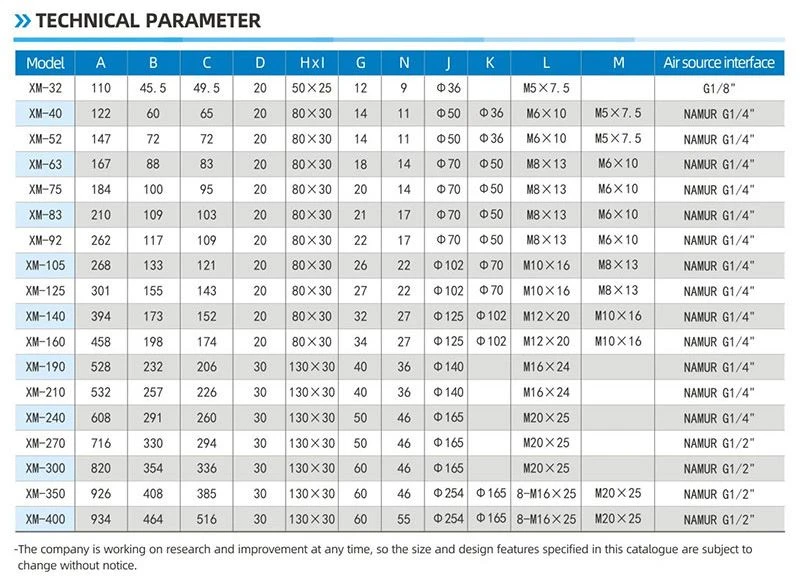

Dimensiediagram
