Productintroductie
In industriële klepautomatiseringssystemen is de actuator het onderdeel dat bepaalt of een klep betrouwbaar kan werken gedurende lange cycli. In veel echte installaties die we hebben gezien, worden klepproblemen niet veroorzaakt door de klep zelf, maar door een onjuiste actuatorselectie-onvoldoende koppel, onstabiel schakelen of een slechte reactie bij continu gebruik.

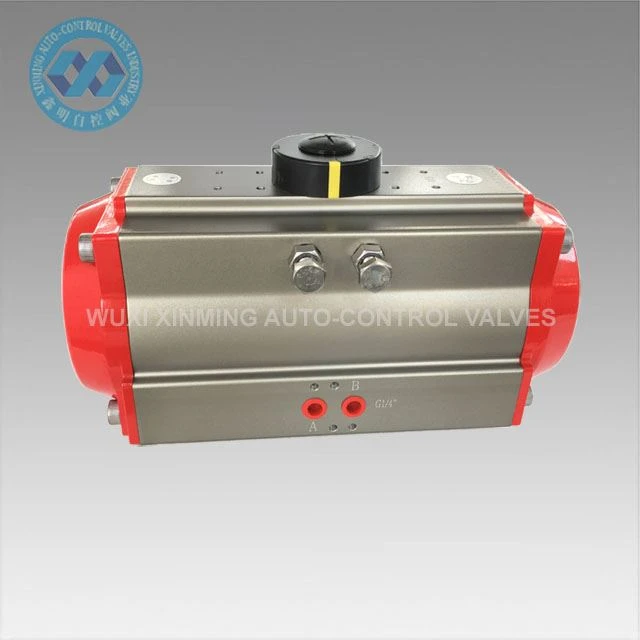

De XM pneumatische klepactuator is ontworpen voor kwart--klepautomatisering, inclusief kogelkranen en vlinderkleppen. Het zet perslucht om in een roterende beweging via een tandheugelmechanisme, waardoor een snelle en stabiele klepbediening in industriële processystemen mogelijk wordt.
Het wordt veel gebruikt in waterbehandeling, chemische verwerking, HVAC-systemen en algemene industriële automatisering waar betrouwbare aan/uit-klepbediening vereist is.
Functies
- Tandheugelstructuur voor stabiele roterende beweging
- Snelle pneumatische respons voor geautomatiseerde klepbediening
- Verkrijgbaar in dubbelwerkende en veerretouruitvoeringen
- ISO 5211-montage voor eenvoudige klepinstallatie
- Compacte behuizing van aluminiumlegering voor industrieel gebruik
- Geschikt voor continu fietsgebruik
- Compatibel met magneetventielen en eindschakelaarkasten
Technische specificaties
Producttype: pneumatische klepactuator
Uitvoering: tandheugel
Type bewerking: veerretour
Rotatiehoek: standaard 90 graden
Werkmedium: Schone, droge perslucht
Lichaamsmateriaal: aluminiumlegering
Montagenorm: ISO 5211
Bedrijfsdruk: 2,5 – 8 bar
Temperatuurbereik: Standaard / Hoge temperatuuropties beschikbaar
Besturingssysteem: compatibel met pneumatische automatisering
Installatie van pneumatische aandrijvingen
Een redelijke installatie is om ervoor te zorgen dat de as van de pneumatische actuator en de klepsteel coaxialiteit hebben. Voordat de actuator en de klep worden gemonteerd, moet de klep worden gemeten en mag het vereiste koppel niet worden overschreden. Na montage worden de pneumatische actuator en klep getest en wordt de nominale druk op de klep uitgeoefend. De luchtbrondruk van de actuator is 0,4 mpa of volgens de eisen van de gebruiker. Het openen en sluiten van de klep moet flexibel zijn en er mogen geen vastzittende, kruipende en andere verschijnselen optreden, en meerdere tests worden uitgevoerd.
Pneumatische aandrijvingen uitgerust met magneetkleppen moeten tijdens het debuggen worden uitgerust met handmatige apparaten. Zet de rode knop op de magneetklep aan en doorloop de elektrische inbedrijfstelling. Bij gebruik van het handmatige bedieningsmechanisme moet de gas- of vloeistofbron worden afgesloten en vervolgens moet het pneumatische mechanisme worden gedebugd. Pneumatische aandrijvingen moeten de luchtbron droog en schoon houden, en de aandrijvingen moeten regelmatig worden onderhouden en onderhouden, en het luchtfilter moet regelmatig worden afgetapt en leeggemaakt om te voorkomen dat deze in de magneetklep of pneumatische aandrijving terechtkomt en het normale werk beïnvloedt.
Toepassingen
- Automatiseringssystemen voor kogelkranen
- Regelsystemen voor vlinderkleppen
- Waterzuiveringsinstallaties
- HVAC-pijpleidingsystemen
- Chemische proceslijnen
- Pijpleidingen voor industriële nutsvoorzieningen
- Geautomatiseerde productiesystemen
OEM en maatwerk
- XM biedt flexibele OEM-oplossingen voor verschillende projectvereisten:
- Dubbelwerkende of veerretourconfiguratie
- Koppelaanpassing voor verschillende klepgroottes
- Speciale montage-interfaces indien nodig
- Integratie van magneetventiel en positiefeedback
- Ondersteuning voor OEM-branding en verpakking
