Productoverzicht

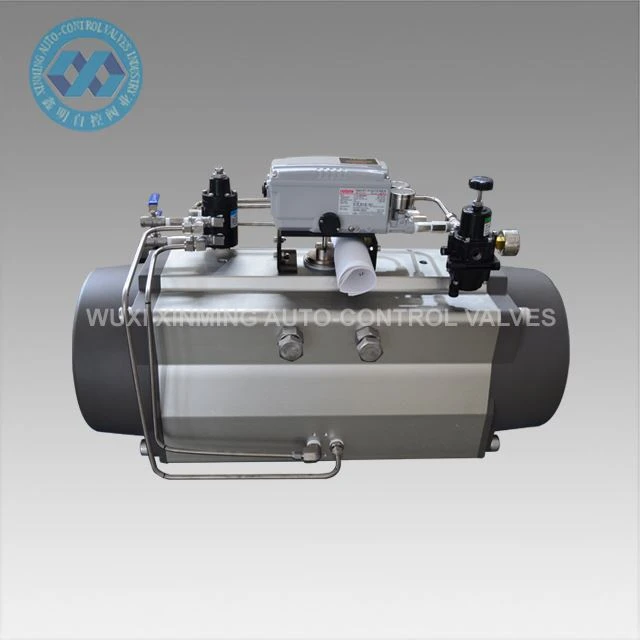

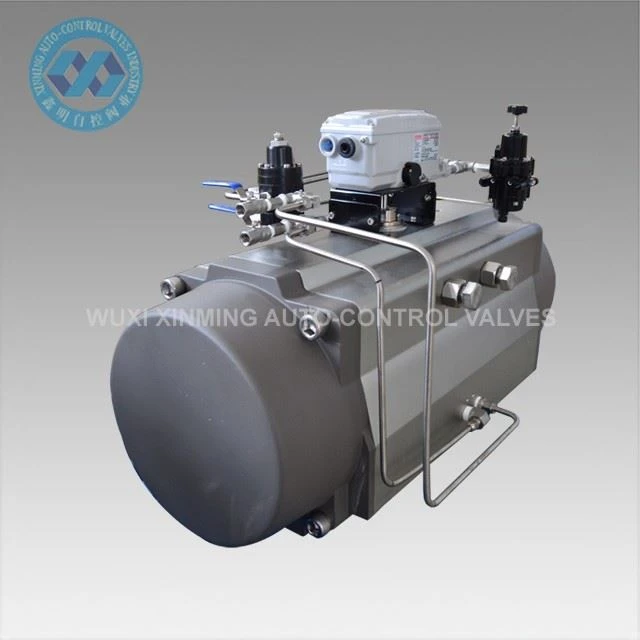

De dubbelwerkende pneumatische actuator met tandheugel en rondsel is ontworpen voor het automatiseren van kwart- kogelkranen en vlinderkleppen in industriële pijpleidingsystemen. Het biedt betrouwbare pneumatische bediening voor klepbediening van 0 graden tot 90 graden en is compatibel met standaard montage-interfaces zoals ISO 5211 en NAMUR VDI/VDE 3845.
Het wordt veel gebruikt in industriële automatiseringssystemen waar een stabiele en gestandaardiseerde klepbediening vereist is.
Technische parameter
| Productnaam | Pneumatische roterende actuator |
| Merknaam | XM en OEM worden ook geaccepteerd |
| Maat actuator | 32 mm-400 mm |
| Roterende hoek | 0 graden ~90 graden |
| Werktemperatuurbereik |
-20 graden ~ +80 graad (standaard) -40 graden ~+80 graden (lage temperatuur) -15 graden ~ 150 graden (hoge temperatuur) |
| Luchttoevoerdruk | 0,2 ~ 0,8 MPa, maximaal 10 MPa |
| Aansluiting bovenaan | VDI/VDE3845 NAMEN |
| Onderste aansluiting | ISO 5211 en DIN 3337 |
| Materiaal | Aluminiumlegering |
| Structuur | tandheugel, dubbele tandheugelzuigers |
| Oppervlaktebehandeling van het actuatorlichaam | hard geanodiseerd |
| Kleur eindkap | zwart grijs, zwart, donkerblauw, hemelsblauw, rood, oranje, groen, enz. |
| Certificering | CE, ATEX, SIL3, ISO9001:2016 |
XM DUBBELWERKENDE PNEUMATISCHE ROTERENDE ACTUATOR UITGANGSKOPPELTABEL
|
Model |
Ingangsluchtdruk (eenheid: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Luchtdruk uitgangskoppel (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Functies
- Het dubbelwerkende tandheugelontwerp zorgt voor een stabiele lucht-aangedreven bediening voor openen en sluiten.
- 0 graden –90 graden kwart-uitgang voor kogelkranen en vlinderkleppen.
- De dubbele tandheugelconstructie verbetert de koppelbalans en vermindert mechanische belasting.
- De behuizing van hard geanodiseerd aluminium biedt corrosiebestendigheid in industriële omgevingen.
- NAMUR VDI/VDE 3845 en ISO 5211 montage voor directe installatie zonder adapters.
- Optie met groot temperatuurbereik voor standaard en zware werkomstandigheden.
- OEM-aanpassing beschikbaar voor koppel-, maat- en kleurvereisten.
- CE, ATEX, SIL3, ISO9001 gecertificeerd voor gebruik in industriële automatisering.
Sollicitatie
- Kogelkraanautomatisering in olie- en gaspijpleidingen
- Vlinderklepbediening in waterzuiveringsinstallaties
- Regelsystemen voor chemische verwerkingsstromen
- Stoom- en vloeistofregelsystemen voor energiecentrales
- Productielijnen voor voedingsmiddelen, dranken en farmaceutische producten
- Algemene industriële procesautomatisering
Leveringscapaciteit
Leveringscapaciteit: 10.000 eenheden per maand Pneumatische roterende actuator
Verpakking en levering
Verpakkingsdetail:
1). aparte doos met schuimverpakking erin
2). multiplex koffer voor verzending over zee
3). Multiplexpallet voor luchtverzending
Haven van vertrek: Shanghai, Ningbo, enz. China
Doorlooptijd:
|
Hoeveelheid (eenheden) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Geschat. Tijd (dagen) |
Goederen op voorraad |
7 |
20 |
Te onderhandelen |
