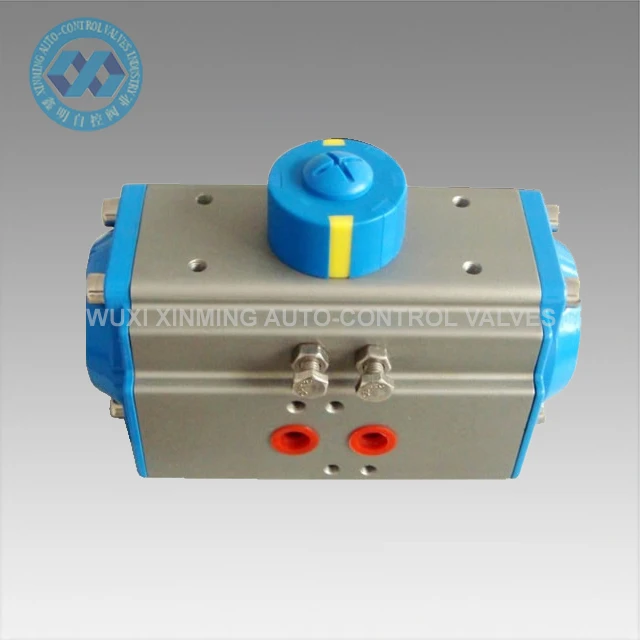

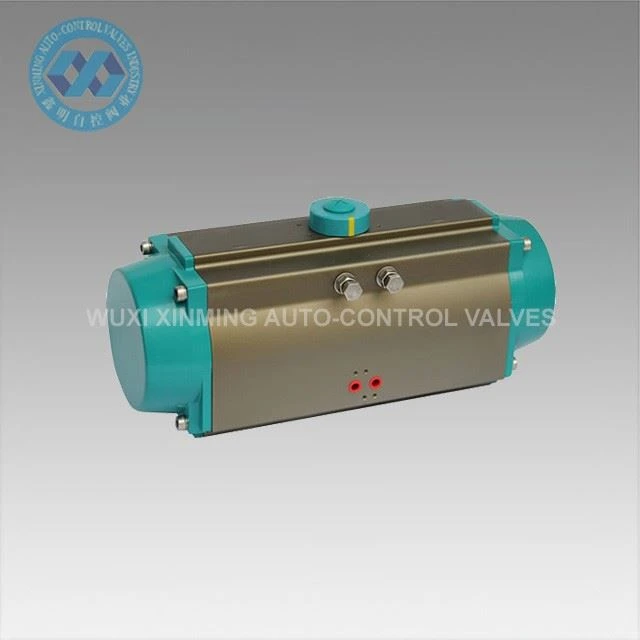

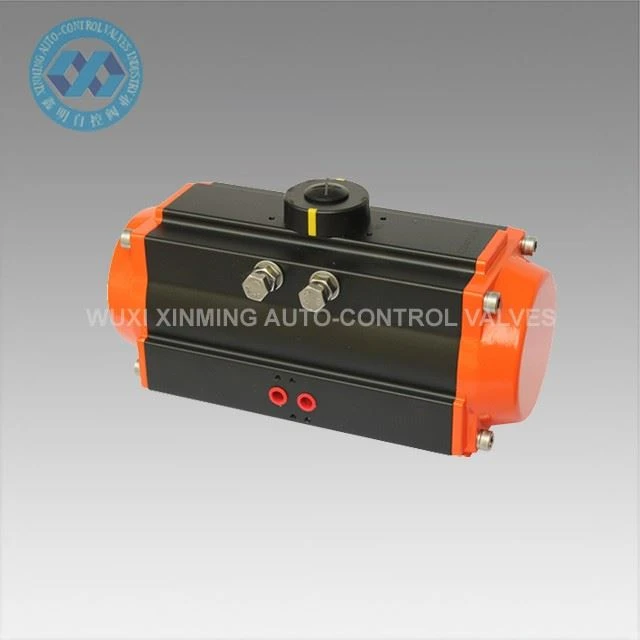

Chinese fabriek enkelwerkende pneumatische klepactuator (CE, ATEX, SIL3)

1. Dubbel positierek

2. Geïntegreerd ontwerp

3. Hoog uitgangskoppel:

4. Nauwkeurige draaihoek:

5. Lange levensduur

6. Roestvrijstalen bevestigingsmiddelen voor corrosiebestendigheid op lange termijn;

7. De interface tussen zuiger, rondsel en lichaam is gemaakt van materiaal met lage wrijving;

Specificaties:

1). Drukbereik: Max. Werkdruk 10bar

2). Luchtdruk: 2.5bar~8bar

3). Instelbereik: 90 graden ± 5 graden

4). Omgevingstemperatuur: -20 ~ plus 90 graden C

5). Type: enkelwerkend (veerretour), dubbelwerkend

6). Optionele accessoires: magneetventielen, beperkte schakelaar, elektrische stand

7). Smering: alle bewegende delen zijn gecoat met smeermiddelen, waardoor hun levensduur wordt verlengd

8). Levensduur: een miljoen keer

normen

A. Interface tussen aandrijving en afsluiter: openingen met 4 of 8 bouten volgens DIN/ISO

5211, de as assembleert de opening volgens DIN 3337

B. Interface tussen aandrijving en regelklep: 7100 D/S-7350 D/S volgens

NAMUR of VDI/VDE 3845, 7040 D/S-7090 D/S aansluiten via de adapterplaat

C. Interface tussen actuator en seinhuis: volgens VDI/VDE 3845

Invoering

I. Aandrijflichaam

Jongensmateriaal is aluminiumoxide legering. Interne en externe oppervlakte zijn behandeld met geanodiseerde oxidatie en polijsten. Het buitenoppervlak is vernikkeld, zodat de corrosiewerende werking van de aandrijving en de minimale wrijving tegen de zuigers kunnen worden gegarandeerd.

II. Afsluitdeksel

Het materiaal van de eindafdekking is van spuitgegoten aluminium. De eindafdekking is behandeld met epoxypolyester om de corrosiewerende werking zo goed mogelijk te garanderen.

III. Aandrijfas

Het materiaal van de aandrijfas is medium koolstofstaal met fijne verwerking en vernikkeld, zodat de zuigers een betere kwaliteit hebben in anticorrosie, antifrictie, enz.

IV. Zuiger

Zuigermateriaal is een gegoten aluminiumlegering. Het maximale koppel kan worden afgegeven wanneer de actuator met een bepaalde druk wordt bediend.

V. Zuigerafdichting

NBR-70 rubberen afdichting is aangebracht om de normale en betrouwbare prestaties van de actuator bij normale temperatuur te garanderen. FPM kan ook worden toegepast volgens de eisen van de klant.

VI. Reisaanpassing

Plus/Minus 5 graden veerweg kan worden aangepast door middel van de twee bouten.
