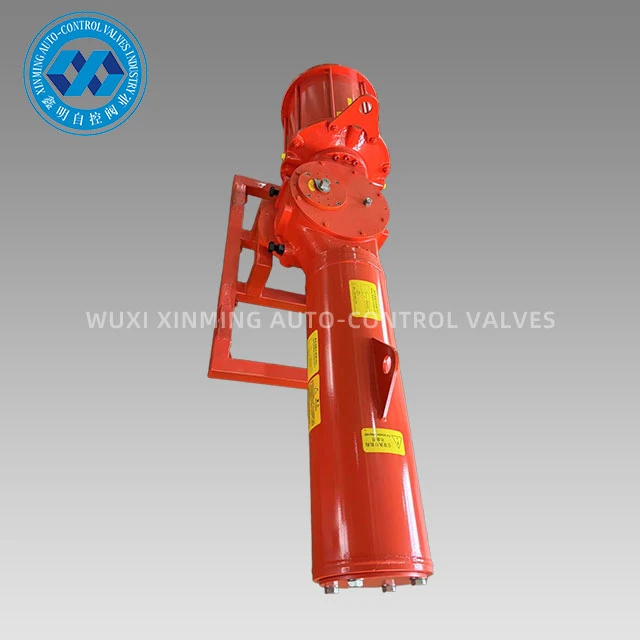

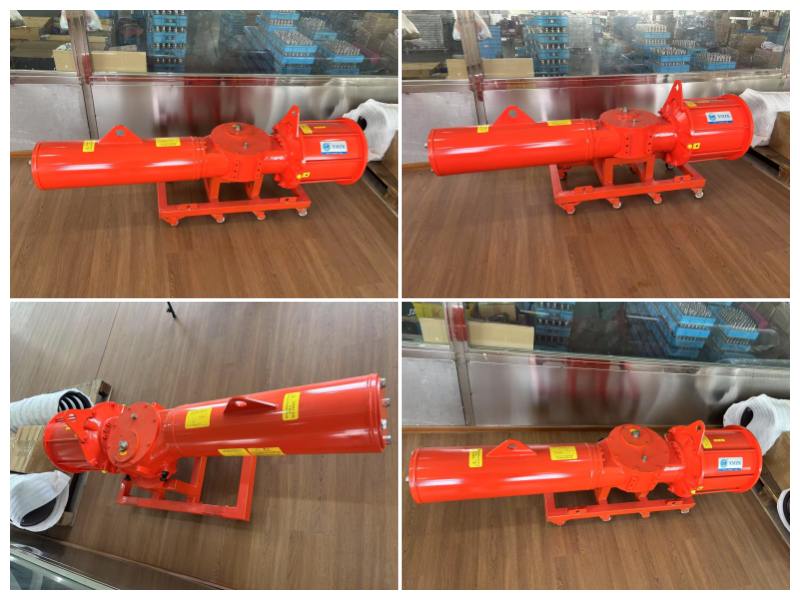

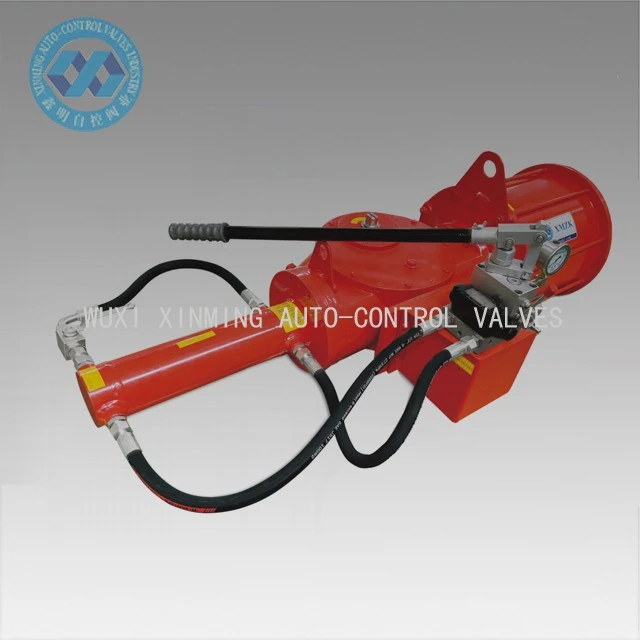

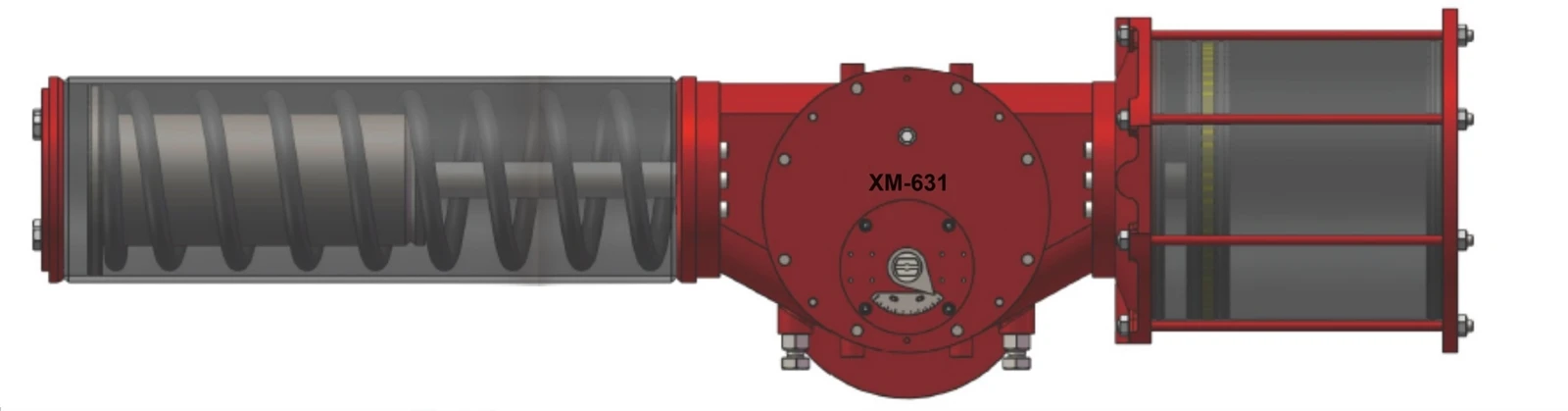

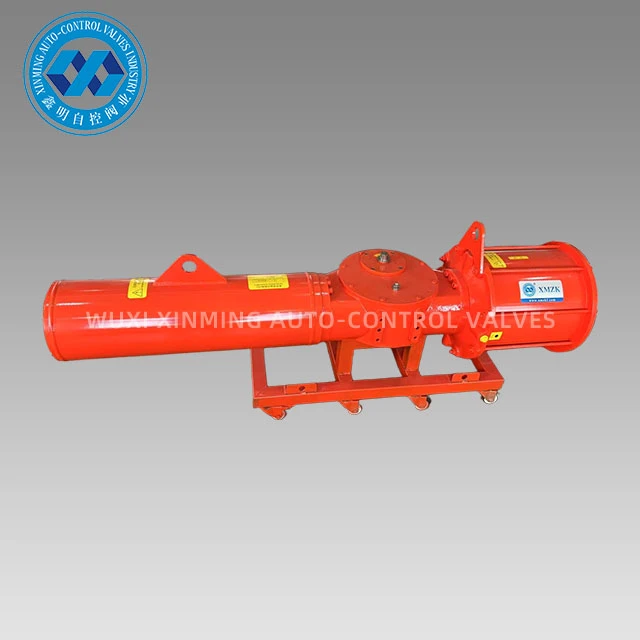

Veerretour Scotch Yoke pneumatische actuator

De Scotch Yoke pneumatische actuator met veerretour is een aandrijfapparaat met hoge- betrouwbaarheid, ontworpen voor industriële klepbediening. Het maakt gebruik van een uniek Scotch Yoke-transmissiemechanisme om de kracht van perslucht om te zetten in een rotatiebeweging van 90 graden, en realiseert een automatische resetfunctie via een ingebouwde-sterke veer, waardoor de klep snel terugkeert naar een veilige positie (volledig open of volledig gesloten) in geval van een luchtstoring of noodgeval. Het modulaire ontwerp van de Scotch Yoke pneumatische actuator met veerretour ondersteunt de ISO 5211/NAMUR-standaardinterface, kan worden aangepast aan verschillende soorten kogelkranen en vlinderkleppen en kan worden uitgerust met eindschakelaars, magneetkleppen en andere accessoires voor automatische besturing. Vergeleken met traditionele tandheugelactuators heeft de Schotse jukstructuur een hogere mechanische efficiëntie en een langere levensduur, en is het een ideale keuze voor klepbediening onder gevaarlijke omstandigheden. De scotch yoke-constructie is een uitstekende optie voor klepbediening in gevaarlijke situaties, omdat deze een langere levensduur en een hoger mechanisch rendement heeft dan conventionele tandheugelactuators.

Producteigenschappen:

1. Er zijn twee typen pneumatische XM-scotch-yoke-actuators: symmetrisch en gekanteld, wat overeenkomt met twee verschillende uitgangskoppelkarakteristieken. De gekantelde Scotch Yoke-actuator heeft een hoog startkoppel en een laag bedieningskoppel, geschikt voor de aansturing van vlinderkleppen. De symmetrische scotch yoke-actuator heeft een meer gebalanceerde koppelcurve en is vooral geschikt voor de aansturing van kogelkranen en plugkranen.
2. De O--ringen ingekapseld met twee materialen (rubber en PFA) kunnen worden toegepast bij verschillende temperaturen en werkomstandigheden.
Het dubbele O--ring- en lagerontwerp zorgen voor de stabiliteit en betrouwbaarheid van de modulaire cilinder.
3. Het uitgangskoppel van het XM-veerretourtype kan meer dan 140.000 Nm bereiken, en het uitgangskoppel van het dubbel-werkende type kan meer dan 250.000 Nm bereiken.
Werkdruk: 0,3-0,6 MPa.
4. Zowel de centrale behuizingsmodule als de cilindermodule zijn gemaakt van nodulair gietijzer of koolstofstaal om voldoende sterkte te garanderen. De algehele structuur is compact en het ontwerp is mooi en gecoördineerd. De jukstang en zuiger zorgen voor het beste koppel.
5. Composietmaterialen met lage wrijving en een lange levensduur vermijden direct metaal-op- metaalcontact, waardoor onderhoud en vervanging snel en eenvoudig zijn.
6. De uitgaande as voldoet aan de nieuwste ISO5211- en NAMUR-normen. De maat kan worden aangepast en roestvrij staal is optioneel.
7. De NAMUR standaard positie-indicator vergemakkelijkt de installatie van accessoires zoals eindschakelaarkasten en klepstandstellers.
8. Twee onafhankelijke in hoek verstelbare bouten kunnen de klepslag aanpassen van -6 graden tot 96 graden, wat de levensduur van de klepzitting helpt verlengen.

Het principe is dat:

perslucht komt de kamer binnen om de zuiger te duwen om lineaire beweging uit te voeren, en door transmissiestructuren van de jukpen en jukgroef zal de lineaire beweging van de zuiger worden omgezet in de roterende beweging van het juk, en de uitgaande as laten draaien, waardoor de controle van de klep.
