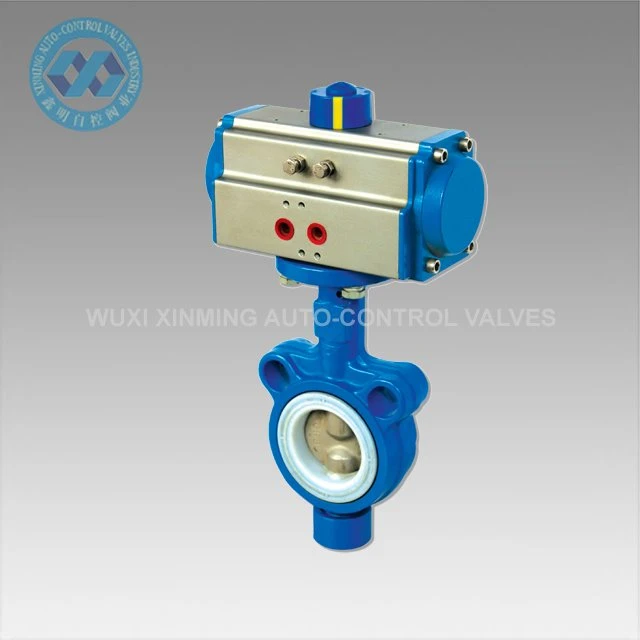

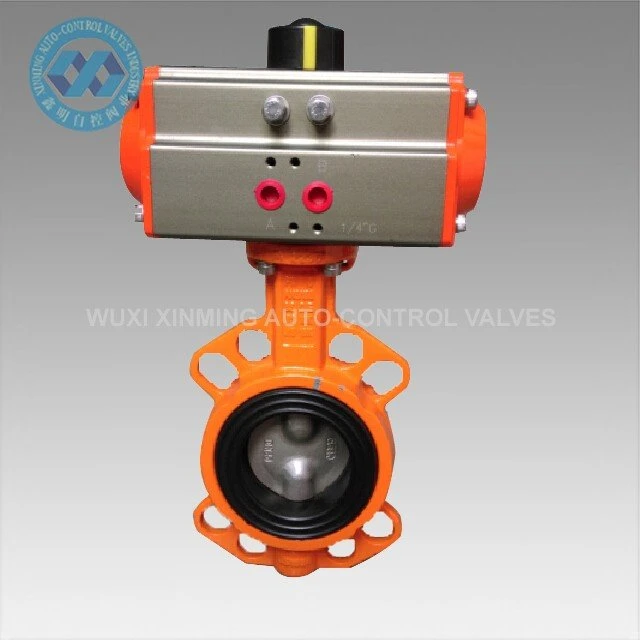

De wafer-vlinderklep heeft een eenvoudige structuur, klein formaat, lichtgewicht, lage kosten, gemakkelijke bediening en bediening, groot effectief circulatiegebied, snel openen en sluiten, arbeidsbesparing en goede afdichtingsprestaties, en het heeft de voordelen van een metalen harde afdichting en elastische afdichting.
Om de stroom automatisch sneller te starten en te stoppen dan motor-aangedreven kleppen, die werken op perslucht. U moet de lucht naar de actuator regelen met behulp van de meegeleverde elektrische stuurklep of een handmatige aan/uit-klep. Kleppen vereisen geen minimale drukval tussen de inlaat en uitlaat om te kunnen werken.
De actuator is rechtstreeks op het klephuis gemonteerd om beweging te minimaliseren en slijtage te verminderen. Een visuele stroomindicator bovenop de actuator geeft aan of de klep open of gesloten is. Dankzij de handmatige override kunt u de klep bedienen tijdens stroomuitval.
Productdetails
| Productnaam | Wafer-vlinderklep |
| Merknaam | XM en OEM worden ook geaccepteerd |
| Grootte vlinderklep | 25 mm-1000 mm |

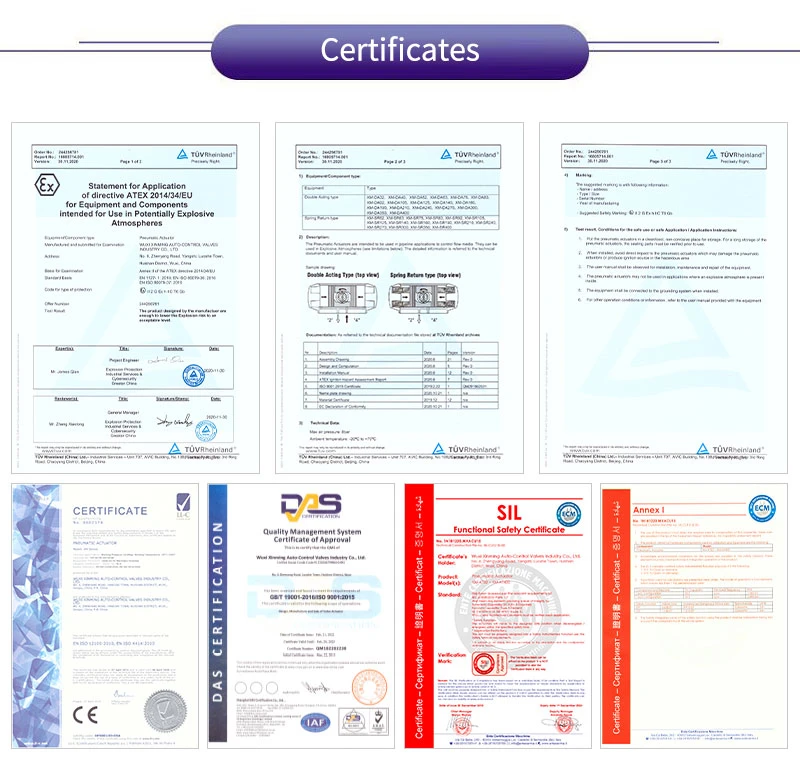

| Certificering | CE, ATEX, SIL3, ISO9001:2016 |
| Ventieltype | Vlinder |
| Voor gebruik met | Water, olie, lucht, aardgas, stoom, drinkwater |
| Afdichtingsmateriaal | EPDM-rubber, NBR, PTFE, metaal-op-metaal |
| Specificaties voldaan | API-609 |

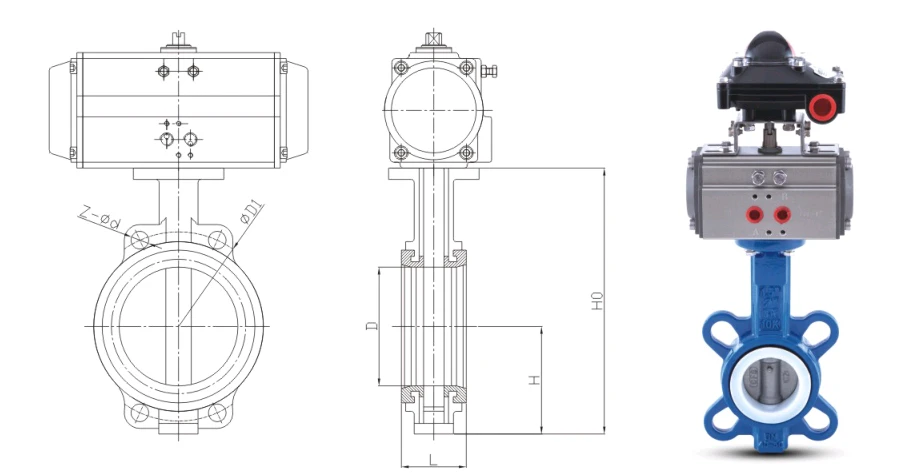

Technische parameter:
| Nominale diameter | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | inch | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Ontwerp en productie van kleppen | Volgens GB/T12238-norm | ||||||
| Afmeting klepflens | Volgens GB/T9113, GB/T17241.6-standaard | ||||||
| Structurele lengte van de klep | Volgens GB/T12221-norm | ||||||
| Klepinspectie en experiment | Volgens GB/T13927-norm | ||||||
Producteigenschappen:
• Lichtgewicht en compact: het gewicht van hetzelfde kaliber bedraagt slechts 1/6 van de schuifafsluiter en de installatieruimte wordt met 50% verminderd
• Bidirectionele luchtbel-afdichting: EPDM/NBR/VITON/PTFE elastische klepzitting, geen lekkage (ISO 5208 beoordeling A)
• Laag koppel: gestroomlijnde vlinderplaat + zelfsm{1}}mof, eenvoudig aan te drijven door handmatige, pneumatische en elektrische actuatoren
• Online onderhoud: het kleplichaam steekt niet uit in de pijpleiding en de vlinderplaat kan eruit worden getrokken door vier flensbouten los te draaien voor demontage en montage
• Multifunctioneel: het kan volledig worden geopend en gesloten en kan ook nauwkeurig worden gesmoord binnen een bereik van 15 graden ~ 75 graden
Producttoepassingen:
• Gemeentelijk water: ruw water, schoon water, riolering, isolatie van pompstations
• HVAC: centrale airconditioning, stadsverwarming, koelwatercirculatie
• Voedsel en medicijnen: CIP/SIP-reinigingssysteem, FDA 3A sanitaire voorzieningen optioneel
• Chemisch en petrochemisch: zwak zuur en alkali, oplosmiddel, poeder, pneumatische transportleiding
• Energie-energie: koeltoren, condensaat, sprinklerinstallatie
Leveringscapaciteit
Leveringscapaciteit: 1000 eenheden per maand, pneumatische vlinderklep
Verpakking en levering
Verpakkingsdetail:
1) Als het een grote hoeveelheid betreft, een multiplexkist
2) Als het om een kleine hoeveelheid gaat, een kartonnen of multiplexpallet
Vertrekhaven: Shanghai, China
Doorlooptijd:
|
Hoeveelheid (eenheden) |
1-50 |
51-1000 |
＞1001 |
|
Geschat. Tijd (dagen) |
Goederen op voorraad |
30 |
Te onderhandelen |
Onze service
1)7x24 uur hotline
2) Strenge kwaliteitscontrole
3) Goede kwaliteit tegen een gunstige prijs
4) Uitstekende after--service
5) Online technische ondersteuning
6) Snelle levertijd
Selectie- en besteltips:
Wanneer het medium deeltjes groter dan of gelijk aan 2 mm bevat, kies dan voor een harde afdichting of een dubbele excentrische structuur.
Wanneer brandveiligheid vereist is, kan er gekozen worden voor grafietvuller + SS316L spalk.
Voorzien van elektrische 24 V/220 V, pneumatisch dubbelwerkend/veerreset, eindschakelaar, volledige set positioneerder.
Als u CAD-tekeningen, 3D-modellen of oplossingen voor projectaanpassing nodig heeft, kunt u contact opnemen met: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Over ons:

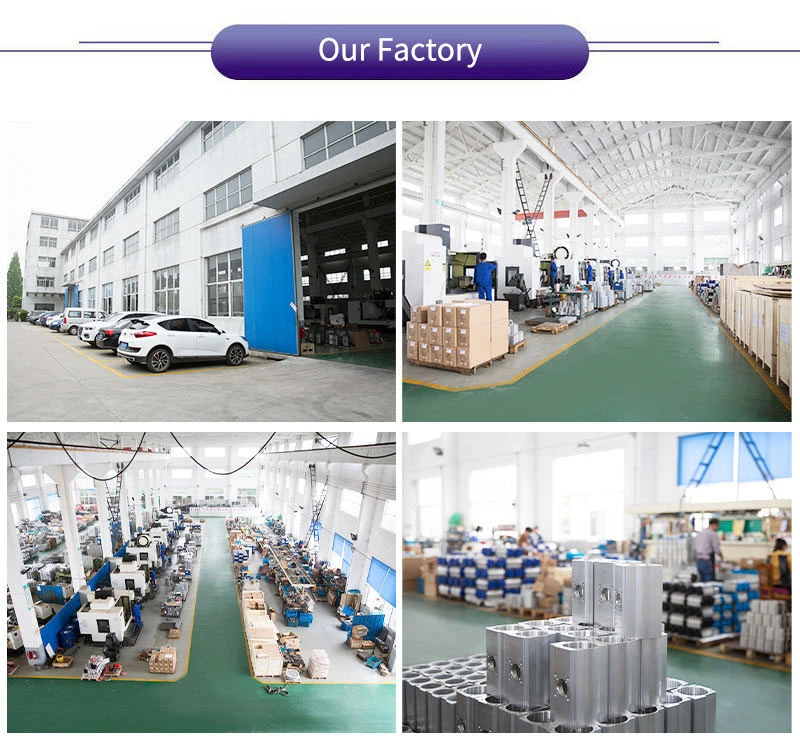

Wuxi Xinming Auto-control Valves Co., Ltd. is gespecialiseerd in de productie van ISO9001-gecertificeerde pneumatische actuatoren en automatische regelkleppen uit de XM-serie, die voldoen aan de ISO5211/DIN3337/VDI/VDE-3845/NAMUR-normen. Met geavanceerde R&D-mogelijkheden en productiefaciliteiten bedienen onze producten diverse industrieën, waaronder de olie- en gas-, chemische- en energiecentrales, en belichamen ze onze toewijding aan "Technology First, Quality Excellence" door middel van innovatieve oplossingen en betrouwbare prestaties.
