Ontwerpkenmerken
Ontwerpkenmerken

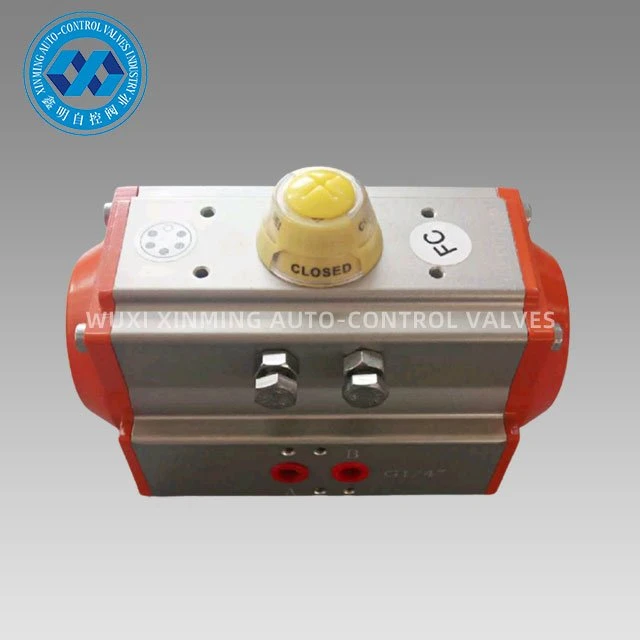

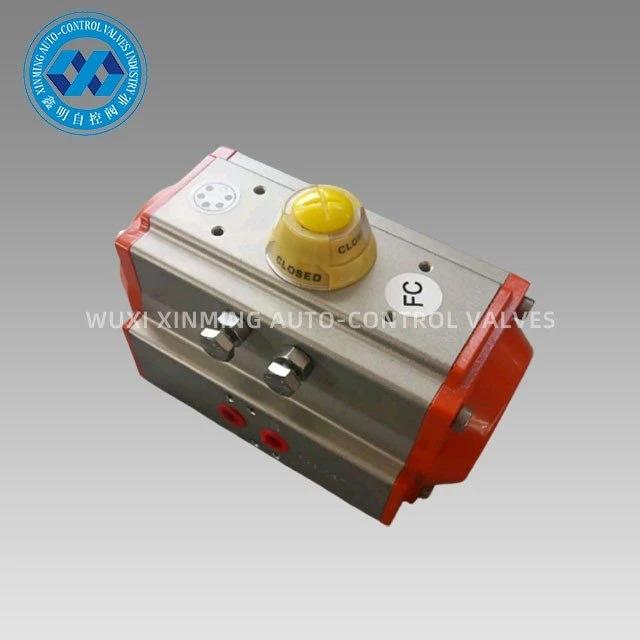

AT dubbelwerkende pneumatische roterende actuator wordt bestudeerd, ontwikkeld en ontworpen op basis van uitgebreide toepassing van nieuwe technologieën, nieuwe materialen, nieuwe processen en innovatieve concepten in binnen- en buitenland, met de volgende kenmerken:
1. Volledig in lijn met internationale regelgeving: IS05211, DIN3337 en VDI/VDE-3845, NAMUR-normen.
2.To geëxtrudeerde aluminium cilinder met hoge sterkte, het binnenoppervlak is fijngemalen en hard geanodiseerd, met een lange levensduur, lage wrijvingscoëfficiënt en snelle actie.
3.De mooie compacte moderne vorm en meerdere specificaties maken de selectie zuiniger.
4.Alle actieve oppervlakken nemen lagers van hoge kwaliteit aan met lage wrijving, een lange levensduur en geen lawaai.
5. Er zijn twee onafhankelijke slagaanpassingsmechanismen geïnstalleerd om gemakkelijk extra ± 5 graden bij volledig open of volledig gesloten positie aan te passen
6. Actuators met dezelfde externe structuur zijn verkrijgbaar in dubbelwerkende en enkelwerkende (veerretour) versies. De enkelwerkende versie heeft een normaal gesloten en normaal open type
Capaciteit van de levering
Leveringscapaciteit: 10000 eenheden per maand Pneumatische roterende actuator
Verpakking & Levering
Verpakkingsdetail: 1). aparte doos met schuim verpakking binnen
2) triplexkoffer voor verzending over zee
3) Triplexpallet voor luchtverzending
Vertrekhaven: Shanghai, China
Doorlooptijd:
|
Hoeveelheid (Eenheden) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Tijd(dagen) |
Goederen op voorraad |
7 |
20 |
Moet worden onderhandeld |
product Introductie

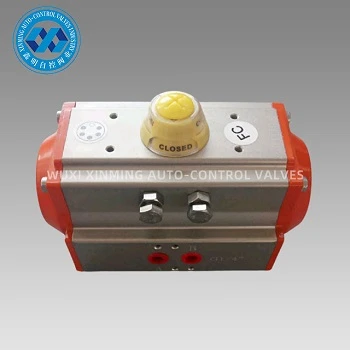

Pneumatische aandrijvingen uit de XM-serie AT worden gebruikt om vlinderkleppen, kogelkranen en machines met roterende beweging automatisch te regelen. Precisiegegoten aluminium zuigers met dubbele heugel met harde oxidatiebehandeling verbeteren de nauwkeurigheid van de draaihoek en de levensduur. Het actuatorlichaam met hard-oxidatie kan de kras effectief vermijden.
Voordeel
1) Alle belangrijke reserveonderdelen zouden worden behandeld met hardanodisatie om de sterkte in grote mate te verbeteren om de goede prestaties en levensduur te garanderen.
2) Alle processen worden eenmalig gevormd door CNC om de procesnauwkeurigheid en levensduur te garanderen.
Sollicitatie
Pneumatische roterende aandrijvingen kunnen geschikt zijn voor verschillende ontvlambare, corrosieve, stoffige, sterke magnetische velden, straling, trillingen, corrosieve omgevingen binnen of buiten, die veel worden gebruikt op het gebied van elektrische energie, petrochemie, metallurgie, aardolie, gas, stad, bouw, drainage, chemische industrie, olieraffinage, mijnbouw, energiecentrale, metallurgie, architectuur, geneeskunde, voedsel, gas, wetenschappelijk onderzoek, enz.
Technische parameter
XM DUBBELWERKENDE ACTUATOR UITGANGSKOPPELTABEL
| Model |
Input luchtdruk (eenheid: bar) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Uitgangskoppel luchtdruk (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Bedrijfsintroductie
Sinds 2007 heeft WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD opgericht.
Wij produceren voornamelijk pneumatische actuator, pneumatische kogelkraan, pneumatische vlinderklep, pneumatische/elektrische regelklep, enz.

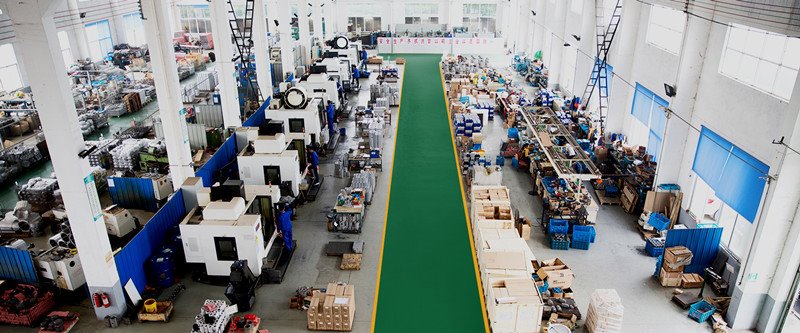

Ons bedrijf beschikt over geavanceerde verwerkingsapparatuur en geavanceerde testapparatuur. Onze verwerkingsapparatuur omvat draaibanken, freesmachines, boormachines, schaafmachines, boormachines, CNC-draaibanken, CNC-bewerkingscentra en andere apparatuur. Er zijn in totaal 30 sets, waarvan er 5 sets zijn geïmporteerd verticaal machinecentrum en verschillende sets geavanceerde CNC-draaibanken.
