In industriële automatiseringssystemen komen veel bedrijven regelmatig problemen tegen bij de klepbediening, zoals een trage reactiesnelheid, onvoldoende koppel, een laag automatiseringsniveau en frequent onderhoud. Vooral in pijpleidingsystemen waarbij de klep regelmatig moet worden geopend en gesloten, hebben onstabiele actuatorprestaties niet alleen invloed op de productie-efficiëntie, maar kunnen ze ook veiligheidsrisico's met zich meebrengen.
De pneumatische actuator met hoekverplaatsing is ontworpen om deze problemen op te lossen en biedt een stabiele, snelle en betrouwbare geautomatiseerde bediening voor verschillende 90 graden roterende kleppen.
De pneumatische actuator met hoekverplaatsing is een actuator aangedreven door perslucht. Via een intern transmissiemechanisme zet het pneumatische energie om in een hoekrotatiebeweging, waardoor het openen en sluiten van de klep wordt bereikt.
Deze actuator wordt voornamelijk gebruikt voor het aansturen van hoekslagkleppen zoals kogelkranen, vlinderkleppen en plugkleppen. Het beschikt over een compacte structuur, stabiele werking en snelle respons, waardoor het een belangrijk besturingsapparaat is in industriële geautomatiseerde pijpleidingsystemen.
De pneumatische actuator met hoekverplaatsing uit de XM-serie wordt gebruikt om vlinderkleppen, kogelkranen en machines automatisch met roterende beweging te bedienen. Nauwkeurige gegoten-gegoten aluminiumlegering-heugelzuigers met harde oxidatiebehandeling verbeteren de nauwkeurigheid van de draaihoek en de levensduur. Het actuatorlichaam met harde-oxidatie kan krassen effectief voorkomen.
Productspecificaties
|
Productnaam |
Pneumatische actuator met hoekverplaatsing |
|
Materiaal |
Roestvrij staal / aluminiumlegering |
|
Certificaat |
ISO9001: 2015, CE, ATEX, SIL3 |
|
Functie |
AAN / UIT |
|
Sollicitatie |
Automatisering Kogelkraan, Automatisering Vlinderklep |
|
Temperatuurbereik |
-40 ~ 150 graden C |
|
Levertijd |
binnen 7 dagen normaal. |
|
Scheepvaarthaven |
Sjanghai, Ningbo, enz. |
|
Pakketdetail |
elke doos binnen, multiplexkist (oceaanverzending) of pallet (luchtverzending) buiten |
|
Roterende hoek |
0~90 graden/ 0~120 graden/ 0~180 graden |
|
Structuur |
roterende actuator met tandheugel en rondsel |
|
Oppervlaktebehandeling |
harde anodisatie |
|
Werktemperatuur |
Normale temperatuur: -20 graden ~ 80 graden (-4 graden F ~ 176 graden F) |
|
Verbinding |
NAMEN, ISO5211 en DIN3337 |
|
Kleur dop |
ondersteuning op maat |
|
Type |
dubbelwerkend en enkelwerkend |
|
Indicator |
Ondersteuning op maat |
|
Accessoires installeren |
Eindschakelaarkast / magneetklep / klepstandsteller, enz. |
|
ventiel Accessoires |
Handmatige overbruggingsversnellingsbak |
|
Zuiger |
Hard anodiseren |
|
Medium |
Water, olie, lucht of corrosieve omgeving |
|
Model |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Leveringscapaciteit
Wij beschikken over voldoende voorraad standaardmodellen en kunnen deze snel leveren.
Ondersteunt OEM/ODM-aanpassingen, met de snelste voltooiing van kleine-productie op maat binnen 7 dagen.
Verpakking en levering
Verpakkingsdetail:
1). aparte doos met schuimverpakking erin
2) multiplex koffer voor verzending over zee
3) Multiplexpallet voor luchtverzending
Vertrekhaven: Shanghai, China
Doorlooptijd:
|
Hoeveelheid (eenheden) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Geschat. Tijd (dagen) |
Goederen op voorraad |
7 |
20 |
Te onderhandelen |
Voordeel
Alle processen worden eenmalig-- door CNC uitgevoerd om de nauwkeurigheid van het proces en de levensduur te garanderen.

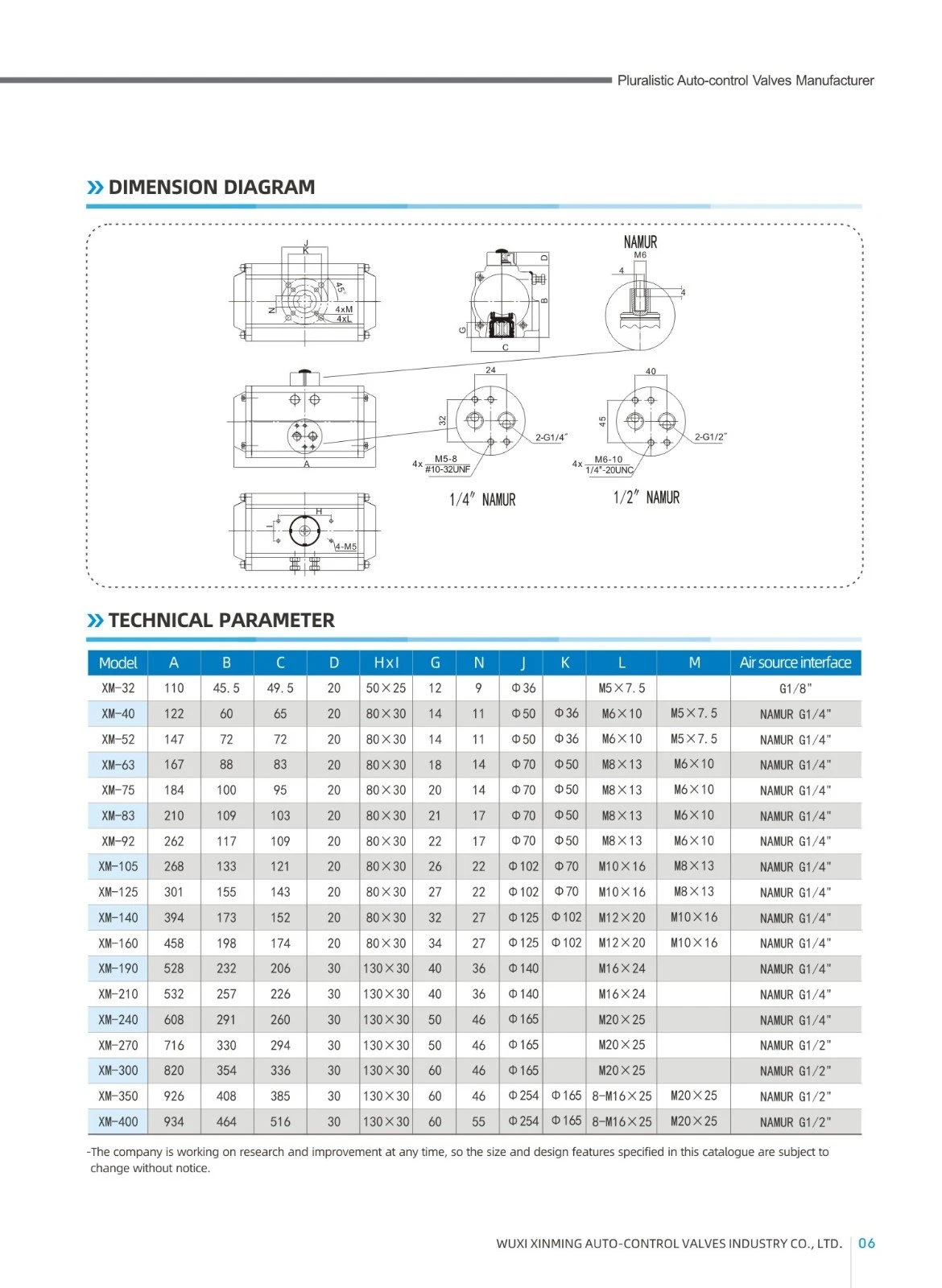

Afmetingen pneumatische actuator met hoekverplaatsing
XM DUBBELWERKENDE ACTUATOR-UITGANGSKOPPELTABEL
|
Model |
Ingangsluchtdruk (eenheid: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Luchtdruk uitgangskoppel (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
