product Introductie

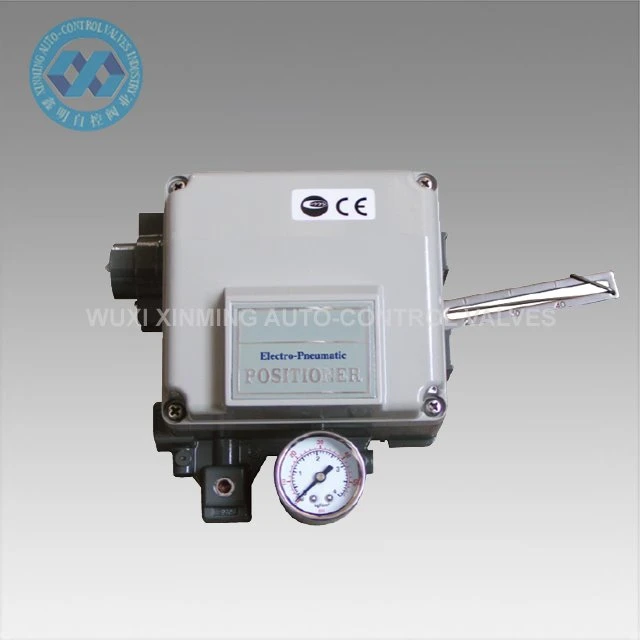

YT1000 klepstandsteller wordt gebruikt met de pneumatische regelklep om een gesloten regellus te vormen. Het door het besturingssysteem afgegeven gelijkstroomsignaal wordt omgezet in een gassignaal dat de regelklep aandrijft om de werking van de regelklep te regelen. Tegelijkertijd wordt feedback gegeven op basis van de openingsgraad van de regelklep, zodat de kleppositie correct kan worden gepositioneerd op basis van het door het systeem afgegeven stuursignaal. De elektrische klepstandsteller kan worden gebruikt voor enkelwerkende (veerretourtype) en dubbelwerkende pneumatische aandrijvingen.
Installatie van elektrisch-pneumatische klepstandstellers: Deze serie is van het afsteltype en is ontworpen voor dubbelwerkende of enkelwerkende aandrijvingen met ingangs- en uitgangssignalen van 4-20 mA. De pneumatische actuator is uitgerust met een elektrisch-pneumatische klepstandsteller en beugel, die de feedbackhendel verbindt via de NAMUR-gleuf op het rondsel, die met 4 bouten is vastgezet. De luchtbronpijpleiding kan worden aangesloten om de aanpassingscontrole te realiseren.
Technische parameters
De elektrisch-pneumatische klepstandsteller uit de 1000-serie wordt samen met de pneumatische regelklep gebruikt om een regelkring met gesloten lus te vormen. Het door het besturingssysteem afgegeven gelijkstroomsignaal wordt omgezet in een gassignaal dat de regelklep aandrijft om de werking van de regelklep te regelen. Er wordt feedback gegeven op basis van de openingsgraad van de regelklep, zodat de kleppositie correct kan worden gepositioneerd volgens het door het systeem afgegeven stuursignaal. De elektrische klepstandsteller kan worden gebruikt voor enkelwerkend (type met veerretour) en dubbelwerkend pneumatische actuators. Installatie van elektrisch-pneumatische klepstandstellers: Deze serie is van het afsteltype en is ontworpen voor dubbelwerkende of enkelwerkende actuators met ingangs- en uitgangssignalen van 4-20 mA-feedback. De pneumatische actuator is uitgerust met een elektrisch-pneumatische klepstandsteller en beugel , waarbij de feedbackhendel wordt verbonden via de NAMUR-sleuf op het rondsel, die is vastgezet met 4 bouten. De luchtbronleiding kan worden aangesloten om de afstelregeling te realiseren.

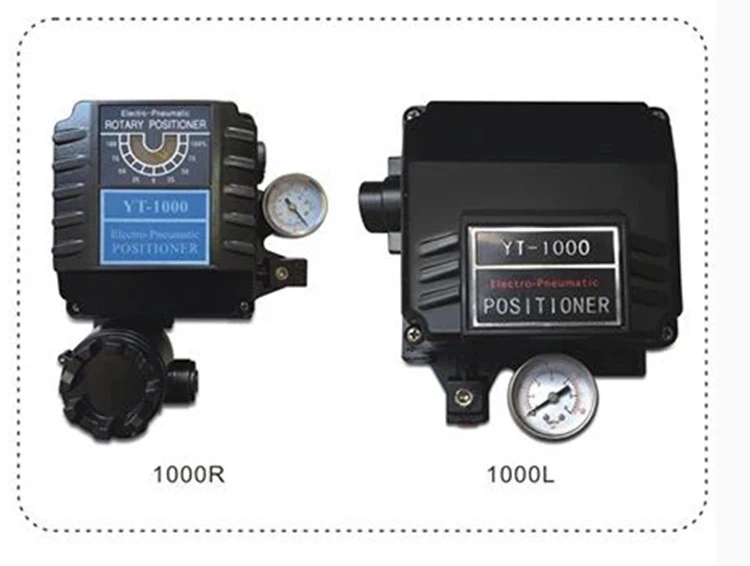

Item | Model | 1000L (lineair type) | 1000R (roterend type) |
Enkelwerkend Dubbelwerkende | |||
Ingangssignaal, weerstand | 4~20Ma.dc 250Ω±15Ω | ||
Gastoevoerdruk | 1,4~7kgf/cm3²（20 ~ 100 psi） | ||
Hartinfarct | 10~105mm | 0-90rang | |
Elektrische interface | PT(NPT)1/2 | ||
Explosieveilige kwaliteit | EXD II BT4/Exd II BT6/Exia II CT6 | ||
Beschermingsniveau | IP66 | ||
Omgevingstemperatuur | -20rang~70rangHerhaalbaarheid ±0.5% | ||
Lineair | ±1%F.S ±2% F.S ±2% F.S | ||
Hysterese | ±1%F.S Gevoeligheid±0.2%F.S ±0.5% F.S | ||
Energieverbruik lucht | 3LPM(sup=1.4kgf/cm²,20 psi) | ||
Stroom | 80 lpm (meer=1,4 kgf/cm²,20 psi) | ||
Materiaal | Gegoten aluminium | ||
Gewicht | 2,7 kg ~ 2,8 kg | ||
Model | 1000L/R |
Soorten | L: Lineair type, R: Roterend type |
Vorm van actie | S:Enkele actie, D:Dubbele actie |
Explosieveilige vorm | M:explosieveilig Exd II BT4 Exd II BT6, I:Intrinsiek veilige Exia II CT6,n: Normaal |
Feedback-hendel | R1,M6*40L;R2,M8*40L;R,NAMEN;1,10 ~ 40 mm; 2,40~70mm |
Opening | 90,90~180,180 |
Interfacetype | PT,NPT |
Keuze | 0,+PTM, +L/S |
Bedrijfsintroductie
Sinds 2007 heeft WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD opgericht.
Wij vervaardigen voornamelijk pneumatische actuator, pneumatische kogelkraan, pneumatische vlinderklep, pneumatische / elektrische regelklep, enz.
Ons bedrijf beschikt over geavanceerde verwerkingsapparatuur en geavanceerde testapparatuur. Onze verwerkingsapparatuur omvat draaibanken, freesmachines, boormachines, schaafmachines, boormachines, CNC-draaibanken, CNC-bewerkingscentra en andere apparatuur. Er zijn in totaal 30 sets, waarvan er 5 geïmporteerde verticale machinecentra zijn en verschillende sets geavanceerde CNC-draaibanken.
FAQ
Vraag 1: Betalingsvoorwaarden capaciteit?
A 1: T/T, L/C, Western Union.
Vraag 2: Handelsvoorwaarden?
A 2: Volgens Incoterms 2010, normaal gesproken met EXW, FOB shanghai, CFR, CIF en DDU.
Vraag 3: Geldigheid van de offerte?
A 3: Binnen 30 dagen.
Vraag 4: Wijze van verzending?
A 4: Over zee, door de lucht, per expresse of per spoor.
Vraag 5: Garantie?
A 5: Eén jaar gratis kwaliteitsgarantie en levenslange betaalde service.
Vraag 6: Installatie en training?
A 6: normale videobegeleiding voor installatie. Indien nodig wordt er een betaalde overzeese technische dienst verleend.
Populaire tags: yt1000 klepstandsteller, China, leveranciers, fabrikanten, fabriek, aangepast, kopen, prijs, te koop, op voorraad, gratis monster
