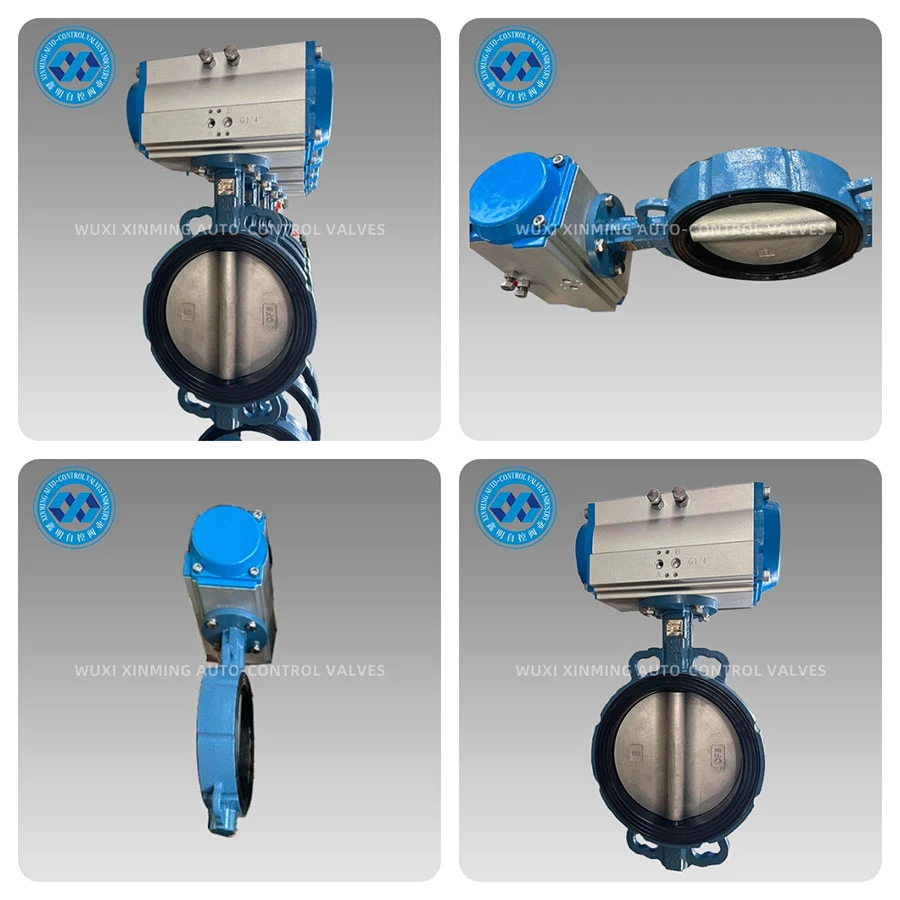

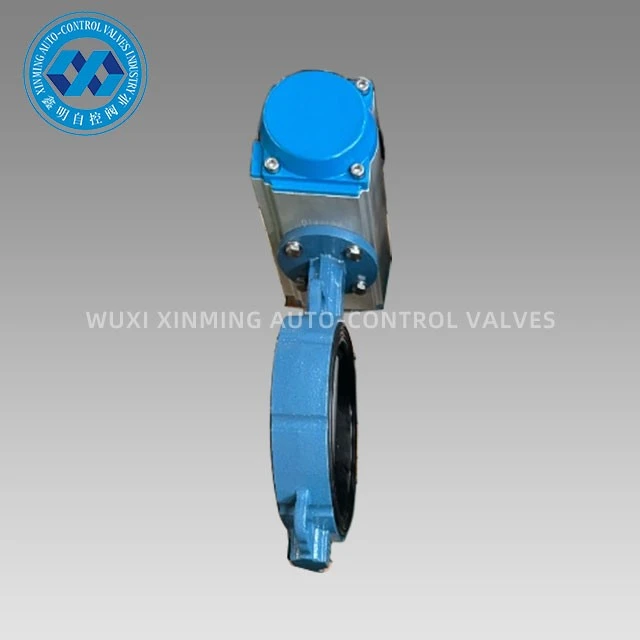

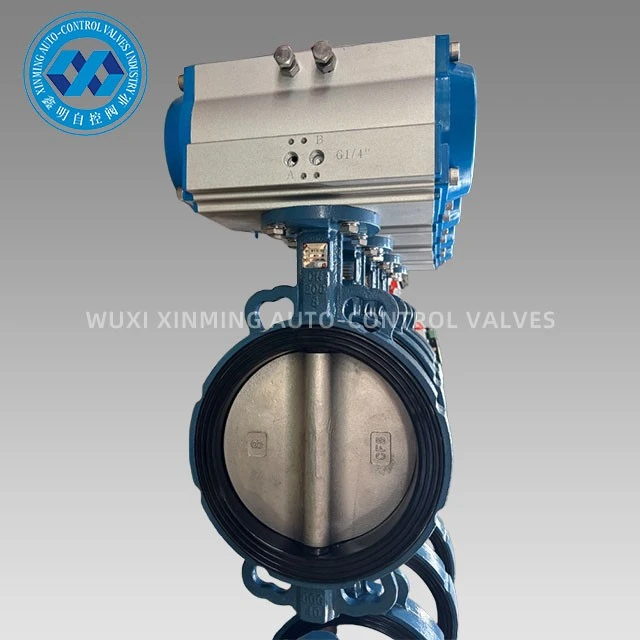

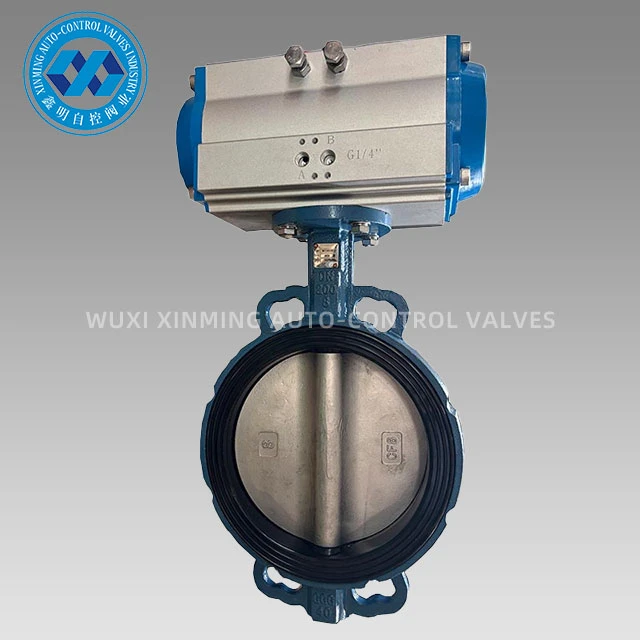

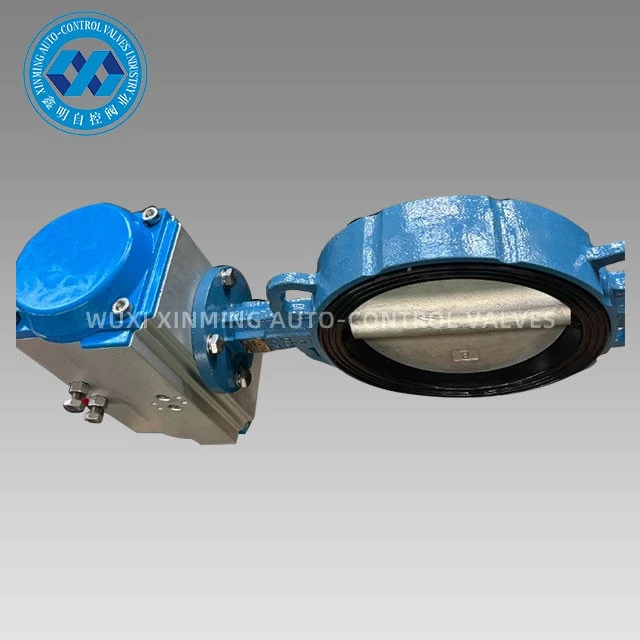

De pneumatische actuator-bediende vlinderklep integreert een hoog-prestatie middenlijn/dubbel excentrische vlinderklep met een pneumatische actuator van het tandheugel- of vork--type, waardoor snel openen en sluiten en nauwkeurige afstelling vanaf 0-90 graden mogelijk is met behulp van schone perslucht. Het kleplichaam is voorzien van een gestroomlijnd schijf-vormig stroomkanaal, wat resulteert in een extreem lage drukval wanneer deze volledig open is en een afdichting zonder luchtbellen wanneer deze gesloten is. Het is specifiek ontworpen voor geautomatiseerde processen en voldoet aan de strenge eisen van de moderne industrie op het gebied van snelheid, veiligheid en energie-efficiëntie.
Productvoordelen:
Snel openen en sluiten
Enkel-werkend Minder dan of gelijk aan 0,5 s, Dubbel-werkend Minder dan of gelijk aan 1 s, waardoor waterslag en mediaverspilling worden verminderd.
Hoog koppel
De vorkconstructie levert tot 15.000 N·m, waardoor DN1200 klepplaten met grote-diameter gemakkelijk kunnen worden aangedreven.
Langdurige-duurzame afdichting
De voering van EPDM/PTFE-composietrubber zorgt voor een lekkage van ANSI-klasse VI, zelfs na 500.000 cycli.
Brandveilig en anti-statisch
Voldoet aan API 607 & ISO 10497, geschikt voor brandbare gassen en stoffige omgevingen.
Modulaire verbinding
Actuator en klephuis maken gebruik van ISO 5211 standaardflenzen; vervanging op-site van elektrische/hydraulische actuatoren duurt slechts 10 minuten.
Aanzienlijke energiebesparing
Het lucht-energieverbruik is slechts 1/3 van dat van elektrische actuatoren met dezelfde specificaties; Er is een veerreset beschikbaar in het geval van een luchtbronstoring, waardoor een veilige positie wordt gegarandeerd.
Technische specificaties:
Diameter: DN40-DN1200 (1½"-48")
Druk: PN6-PN100 / Klasse 125-600
Temperatuur: -40 graden ~+200 graden (laag-temperatuurtype -60 graden, hoge temperatuurtype +450 graden)
Kleplichaam: Nodulair gietijzer, WCB, CF8, CF8M, duplexstaal, aluminiumbrons
Ventielplaat: CF8, CF8M, nylon coating, Hastelloy
Bus: EPDM, NBR, PTFE, FKM, siliconenrubber
Actuator: dubbel-werkend/veerretour, IP66/IP67-bescherming, optioneel explosie-bestendig Ex d IIB T6
Aansluiting: Wafer, kabelschoen, flens, ANSI/JIS/DIN
Lekkagepercentage: ANSI-klasse VI / nul-waterpas
Kwaliteitscontrole:
→ Dubbele materiaalinspectie: spectrale analyse en schoktesten bij lage- temperaturen
→ Eén-bewerking op een vijf- bewerkingscentrum met vijf- assen, rondheid kleiner dan of gelijk aan 0,02 mm
→ 100% 1,5x PN-sterktetest behuizing + 1.1x lage-druk luchtdichtheidstest
→ Actuatorslagkalibratie met lasertracker, lineariteitsrapport gearchiveerd gedurende 5 jaar
→ API 6D-, CE-, ISO 9001-audits van derden-, originele rapporten meegeleverd met de verzending
Verpakking en levering:
Verpakking en transport: het kleplichaam en de actuator zijn elk omwikkeld met VCI-anti{0}}roestfolie en de buitenste doos is gemaakt van vijf lagen versterkt golfkarton; vastgezet met houten pallets en kunststof stalen banden, geschikt voor zeetransport bij -50 graden tot +70 graden . Het verzendmerk bevat het projectnummer en de QR-code; scan de code om het garantiecertificaat te downloaden en de video te testen.
After-Service na verkoop:
• 18 maanden garantieperiode, gratis vervanging bij fabricagefouten.
• Binnenlandse 24-uur respons, 72 uur aankomst op locatie; 48-uurs videodiagnostiek in het buitenland, reserveonderdelen worden rechtstreeks via DHL verzonden.
• Levenscyclusregistratie: lijst met kwetsbare onderdelen, onderhoudsvideo's, online training.
• Biedt jaarlijkse inspecties en prestatiekalibratie om een stabiele werking van de kleppen gedurende 10+ jaar te garanderen.
Onze kracht: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD., opgericht in 1998, heeft een oppervlakte van 38.000 vierkante meter en heeft een jaarlijkse productiecapaciteit van 120.000 sets pneumatische actuator-bediende vlinderkleppen en bijbehorende actuatoren. Met bewerkingscentra van DMG Duitsland en MAZAK Japan, en een API 6D-vloeistoflaboratorium, bestaat ons R&D-team uit 26 mensen en beschikt het over 42 patenten. Onze producten worden naar 56 landen geëxporteerd en bieden klepoplossingen voor wereldwijde projecten zoals Shell, BASF en Sinopec. Kies XINMING, kies betrouwbaarheid en efficiëntie!
