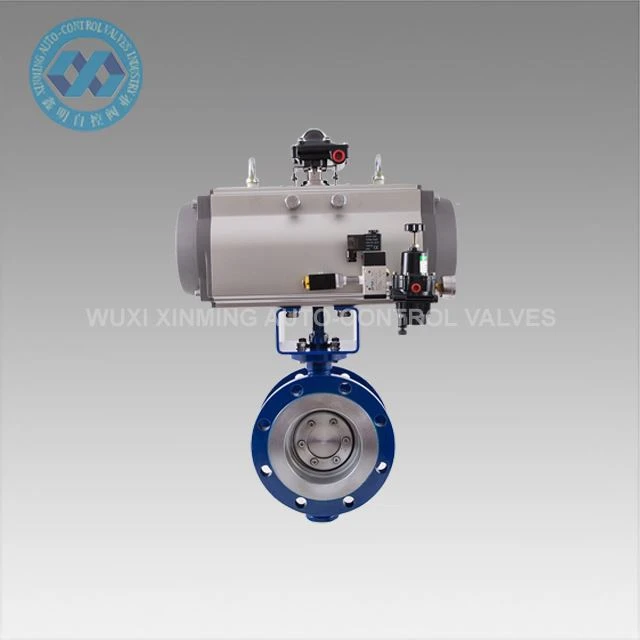

Onze vlinderklep met metaal-op-metaal is een compacte, lichtgewicht en kosteneffectieve oplossing voor debietregeling die veelzijdige prestaties biedt voor verschillende toepassingen. Ontworpen met een wafer--achtige configuratie voor eenvoudige flensinstallatie, is het bijzonder geschikt voor leidingsystemen met beperkte ruimte- in water-, lucht-, gas- en milde chemische toepassingen. De klep blinkt uit in veeleisende omstandigheden, waaronder pijpleidingen met hoge- temperatuur, hoge- druk en warmte-, en biedt betrouwbare openings-/sluitfuncties en nauwkeurige stroomaanpassingsmogelijkheden. Het geoptimaliseerde ontwerp combineert een compacte structuur, kleine voetafdruk en lichtgewicht constructie met flexibele bediening voor gemakkelijk gebruik in diverse industriële omgevingen.

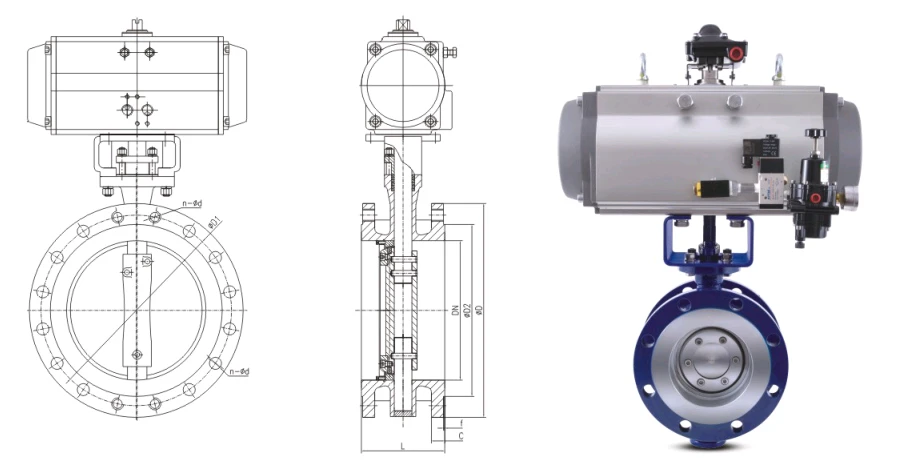

Technische parameter:
| Nominale diameter DN (mm) | L (mm) | D (mm) | D1 (mm) | D2 (mm) | C (mm) | H (mm) | n-d |
|---|---|---|---|---|---|---|---|
| 80 | 114 | 200 | 160 | 132 | 20 | 310 | 8-18 |
| 100 | 127 | 220 | 180 | 156 | 22 | 325 | 8-18 |
| 125 | 140 | 250 | 210 | 184 | 22 | 360 | 8-18 |
| 150 | 140 | 285 | 240 | 211 | 24 | 395 | 8-22 |
| 200 | 152 | 340 | 295 | 266 | 24 | 480 | 12-22 |
| 250 | 165 | 405 | 355 | 319 | 26 | 550 | 12-26 |
| 300 | 178 | 460 | 410 | 370 | 28 | 610 | 12-26 |
| 350 | 190 | 520 | 470 | 429 | 30 | 710 | 16-26 |
| 400 | 216 | 580 | 525 | 480 | 32 | 755 | 16-30 |
| 450 | 222 | 640 | 585 | 548 | 40 | 835 | 20-30 |
| 500 | 229 | 715 | 650 | 609 | 44 | 900 | 20-33 |
| 600 | 267 | 840 | 770 | 720 | 54 | 1060 | 20-36 |
| 700 | 292 | 910 | 840 | 794 | 40 | 1170 | 24-36 |
| 800 | 318 | 1025 | 950 | 901 | 42 | 1320 | 24-39 |
| 900 | 330 | 1125 | 1050 | 1001 | 44 | 1440 | 28-39 |
| 1000 | 410 | 1255 | 1170 | 1112 | 46 | 1640 | 28-42 |
| 1200 | 470 | 1485 | 1390 | 1328 | 52 | 1850 | 32-48 |
| 1400 | 530 | 1685 | 1590 | 1530 | 58 | 2040 | 36-48 |
| 1600 | 600 | 1930 | 1820 | 1750 | 64 | 2280 | 40-55 |
| 1800 | 670 | 2130 | 2020 | 1950 | 68 | 2495 | 44-55 |
| 2000 | 760 | 2345 | 2230 | 2150 | 70 | 2685 | 48-60 |
| Uitvoerende standaard | Toepassingsgebied | |||
| Ontwerp en productie | JB/T8527, GB/T12224, API609, ASME B16.34 enz. Standaard | Nominale diameter | DN50-DN3600 2"-144" |
Verschillende kleppen hebben verschillende afmetingen. Bel voor meer informatie |
| Aansluitflens | GB/T9113.1~9113.4, ASME B16.5, ASME B16.47 enz. Standaard | Nominale druk | PN2.5-PN260 Klasse 150-Klasse 1500 | |
| Structuur lengte | GB/T12221API609 IS05752, enz. Standaard | Temperatuurbereik | -196C-600C | |
| Inspectie en experiment | JB/T9092 GB/T26480 API598 IS05208 enz. Standaard | Verbindingsmethode | Flenstype, stuiklastype, wafeltjetype, noktype, enz. | |
| Lichaamsmateriaal | Koolstofstaal, chroommolybdeenstaal, austenitisch roestvrij staal, duplex roestvrij staal, titaniumlegering, Hastelloy, Monel, enz. | |||
Producteigenschappen:
Hoogwaardige metalen afdichting: Zitting en schijf van gehard roestvrij staal zorgen voor een betrouwbare afsluiting-, zelfs na langdurig gebruik
Ontwerp voor hoge-temperatuur/hoge druk-: geschikt voor toepassingen tot 650 graden en drukwaarden van ANSI-klasse 600
Compact en lichtgewicht: 30% lichter dan schuifafsluiters met vergelijkbare waarden
Bi-directionele stroming: uitstekende afdichtingsprestaties in beide stromingsrichtingen
Ontwerpvoordelen:
Het ontwerp met drie- offsets voorkomt slijtage en zorgt voor nul lekkage
Brand{0}}veilige constructie voldoet aan de API 607/6FA-normen
Een laag bedrijfskoppel vermindert de vereisten voor de actuator
Onderhouds-vrije werking met lange levensduur
Typische toepassingen:
Raffinaderij en petrochemische processen
Stoomsystemen van elektriciteitscentrales
Gastransmissie op hoge- temperatuur
Chemische verwerking met schurende media
Over ons:
De door ons bedrijf geproduceerde pneumatische actuatoren uit de XM-serie zijn onderzocht, ontwikkeld en ontworpen op basis van de uitgebreide toepassing van de introductie van nieuwe technologieën, nieuwe materialen, nieuwe processen en innovatieve concepten in binnen- en buitenland, en voldoen volledig aan de nieuwe internationale normen: ISO5211, DIN3337 en VDINDE-3845, NAMUR-norm. De producten zijn geslaagd voor de inspectie van het nationale technische toezichtbureau en zijn geslaagd voor de ISO9001:2000 internationale kwaliteitssysteemdemonstratie. De producten worden veel gebruikt in de automatische controle van de chemische industrie, olieraffinage, mijnbouw, energiecentrales, metallurgie, bouw, geneeskunde, voedsel, gas, wetenschappelijk onderzoek, enz.
Het bedrijf houdt zich aan het bedrijfsprincipe van "het nastreven van beter, eerst technologie, oprechtheid en betrouwbaarheid". We streven naar perfect management, hoge kwaliteit, verdubbelde efficiëntie, om klanten bevredigende diensten te bieden en om een relatief stabiele en goede samenwerkingsrelatie op te bouwen in aanverwante industrieën. Al mijn collega's in het bedrijf hopen oprecht met u samen te werken om samen schittering te creëren.
