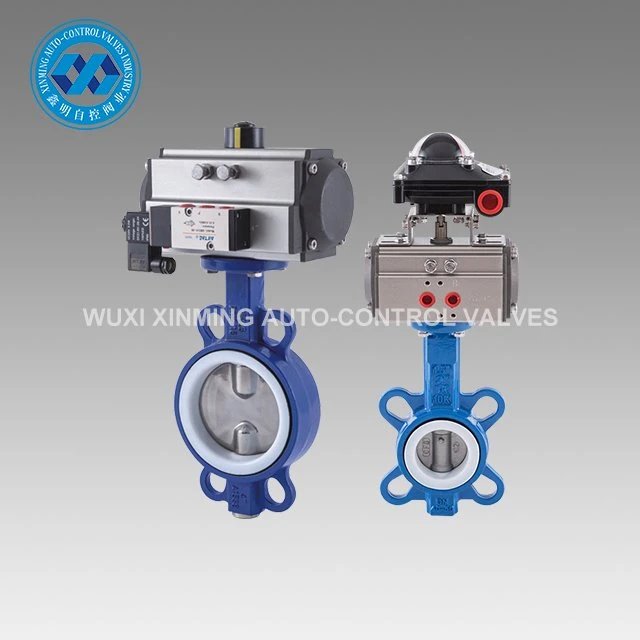

De nodulair gietijzeren vlinderklep is een eenvoudige regelklep en kan ook worden gebruikt voor het aan-uitschakelen van pijpleidingmedia met lage- druk. Om de stroom automatisch sneller te starten en te stoppen dan motor-aangedreven kleppen, die werken op perslucht. U moet de lucht naar de actuator regelen met behulp van de meegeleverde elektrische stuurklep of een handmatige aan/uit-klep. Kleppen vereisen geen minimale drukval tussen de inlaat en uitlaat om te kunnen werken.
Productdetails:
| Productnaam | Nodulair gietijzeren vlinderklep |
| Merknaam | XM en OEM worden ook geaccepteerd |
| Grootte vlinderklep | 25 mm-1000 mm |
| Certificering | CE, ATEX, SIL3, ISO9001:2016 |
| Ventieltype | Vlinder |
| Voor gebruik met | Water, olie, lucht, aardgas, stoom, drinkwater |
| Afdichtingsmateriaal | metaal-naar-metaal |
| Specificaties voldaan | API-609 |
Technische parameter:

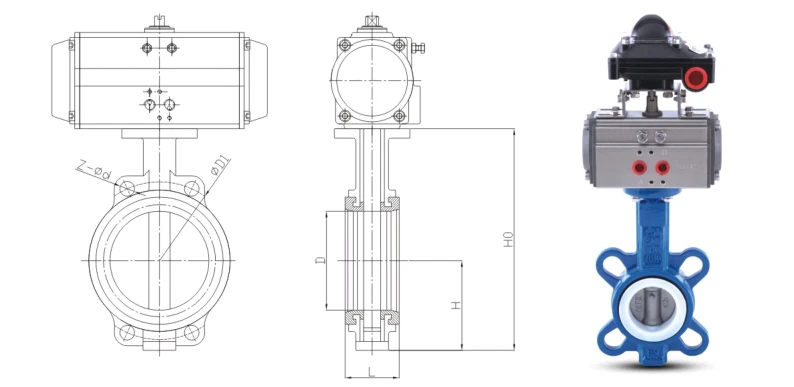

| Nominale diameter | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | inch | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Ontwerp en productie van kleppen | Volgens GB/T12238-norm | ||||||
| Afmeting klepflens | Volgens GB/T9113, GB/T17241.6-standaard | ||||||
| Structurele lengte van de klep | Volgens GB/T12221-norm | ||||||
| Klepinspectie en experiment | Volgens GB/T13927-norm | ||||||
Producteigenschappen:
• Hoge- druk, geen lekkage: vier soorten gevulkaniseerde klepzittingen: EPDM/Viton®/NBR/PTFE, bidirectionele luchtbel- niveauafdichting, tot 16 bar.
• Lichtgewicht: het gewicht van hetzelfde kaliber bedraagt slechts 30-40% van dat van een kogelkraan, waardoor de kosten voor pijpleidingondersteuning worden verlaagd.
• Lange levensduur: de klepsteel is gemaakt van 416/316 SS duplex roestvrij staal en het lager is voorzien van een zelfs-smerende niet-metalen bus om vastlopen te voorkomen.
• Isolatie-vriendelijk: het verlengde nekontwerp kan worden afgedekt met een isolatielaag van 5,5 cm (5 cm), geschikt voor HVAC- en buitenleidingen.
• Meerdere aandrijvingen: handgrepen, versnellingsbakken, elektrische, pneumatische en hydraulische actuatoren, allemaal aangesloten volgens ISO 5211 standaardflenzen.
• Volledige certificeringen: WRAS, ACS-drinkwatervergunningen, volgens API-609, BS EN 593 en ISO 5752.
Onze service:
1) 7x24 uur hotline
2) Strenge kwaliteitscontrole
3) Goede kwaliteit tegen een gunstige prijs
4) Uitstekende after--service
5) Online technische ondersteuning
6) Snelle levertijd
Producttoepassingen:
• Warm- en koudwater-, zeewater-, riolerings- en stoomleidingnetwerken
• HVAC-airconditioningsystemen, stadsverwarming
• Aardolie, chemie, voeding, farmacie en scheepsbouw
• Vloeistoffen van voedingskwaliteit-: dranken, alcohol, gezuiverd water
• Gas en vacuüm: gas, perslucht, vacuümsystemen
Over ons:
Wuxi Xinming Auto-control Valves Co., Ltd. is gespecialiseerd in de productie van ISO9001-gecertificeerde pneumatische actuatoren en automatische regelkleppen uit de XM-serie, die voldoen aan de ISO5211/DIN3337/VDI/VDE-3845/NAMUR-normen. Met geavanceerde R&D-mogelijkheden en productiefaciliteiten bedienen onze producten diverse industrieën, waaronder de olie- en gas-, chemische- en energiecentrales, en belichamen ze onze toewijding aan "Technology First, Quality Excellence" door middel van innovatieve oplossingen en betrouwbare prestaties. Als u een nodulair gietijzeren vlinderklep nodig heeft, neem dan contact met ons op.
