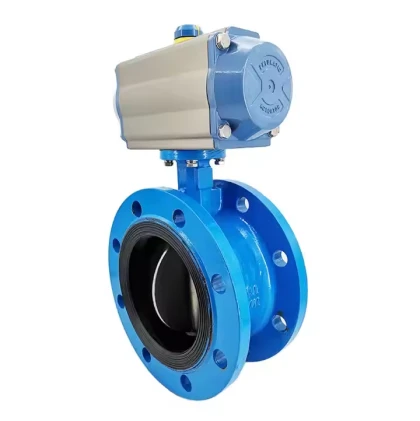

Dubbele excentrische flensvlinderklep Technische specificaties
Ontwerp evolutie
Dit geavanceerde klepontwerp omvat een dubbel-offsetgeometrie om de prestaties aanzienlijk te verbeteren ten opzichte van conventionele vlinderkleppen. De innovatieve configuratie levert:
60-80% reductie van het operationele koppel
Verlengde onderhoudsintervallen (3-5× standaard kleplevensduur)
Betrouwbare prestaties onder extreme omstandigheden (600 graden /PN40)
Technische voordelen
Offset-geometrie
Primaire offset: klepsteel verplaatst vanuit het midden van de schijf, waardoor mechanisch voordeel ontstaat
Secundaire offset: 5-15 graden stuurhelling waardoor wrijvingsloze initiële rotatie mogelijk is
Flensintegratie
Gestandaardiseerde flensvlakken (ANSI/GB/JIS)
Boutverbinding met druk-adaptieve pakkingen:
Hoge-temperatuur: spiraal-gewonden metaal/grafiet
Corrosieve media: PTFE-ingekapseld
Afdichtingstechnologie
Optie voor harde afdichting:
Schijfrand: Stellite 6-overlay (HRC 58-62)
Zitting: 316L + flexibele grafietmatrix
Zachte afdichtingsoptie:
EPDM/PTFE voor farmaceutische/voedingstoepassingen
Luchtbel-dichte afsluiting (ANSI-klasse VI)
Prestatievalidatie
Duurtesten van 100.000 cycli (MSS SP-67)
Vluchtige emissies<50ppm (ISO 15848-1)
Brand-veilige certificering (API 607/ISO 10497)
Typische servicetoepassingen
SO₂-scrubber-isolatie van elektriciteitscentrale
Vertraagde blussystemen voor verkooksingseenheden
Circuits voor het terugwinnen van hoogovengas
Noodstoplijnen voor de LNG-terminal
Vergelijkende voordelen
| Functie | Standaard klep | Dubbel excentriek |
|---|---|---|
| Koppelvereiste | 100% | 40-60% |
| Onderhoudscyclus | Jaarlijks | 3-5 jaar |
| Temperatuurbereik | -20 ~ 300 graden | -196 ~ 600 graden |
De betrouwbaarheid van het ontwerp komt voort uit eindige-elementenanalyse-geoptimaliseerde spanningsverdeling en gepatenteerde oppervlakteverhardingsbehandelingen. Optionele slimme klepstandsteller-integratie beschikbaar voor Industrie 4.0-toepassingen.
