Productbeschrijvingen van de leverancier

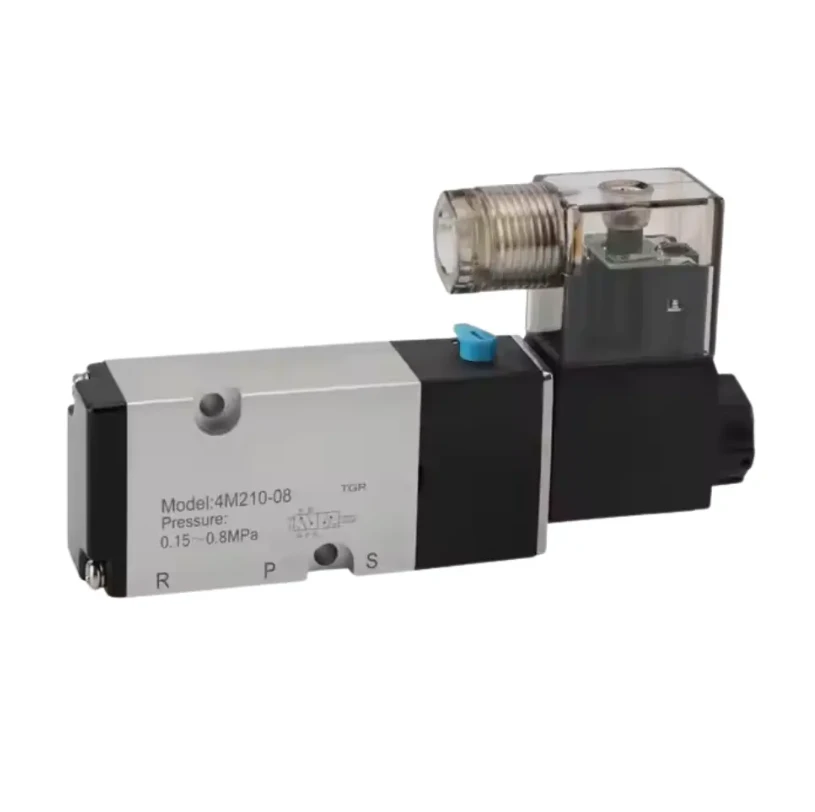

De magneetklep is het kernregelselement van het pneumatische systeem, dat de stroomrichting regelt en de gecomprimeerde lucht door het elektrische signaal regelt, om de lineaire of roterende beweging van de pneumatische actuator (zoals de cilinder en klep) aan te sturen. De essentie ervan is de "elektronische besturingsschakelaar" van de pneumatische actuator om de precieze actiecontrole van het automatiseringssysteem te realiseren.
Coöperatief werkende principe
Control Link:
PLC/controller → Solenoïde klep Elektrisch signaal → Gecomprimeerde luchtkanaalomschakeling → Pneumatische actuatoractie (aan/uit/aanpassen).
Typisch proces:
De magneetklep krijgt van stroom, schakelt het gaspad en de perslucht komt de actuatorkamer binnen;
De druk duwt het zuiger/diafragma, resulterend in mechanische verplaatsing;
Na stroomuitval wordt de magneetklep opnieuw ingesteld, wordt het gas ontladen en keert de actuator terug naar de beginpositie (voorjaar retour of omgekeerde gasvoorziening).
Kernstructuurontwerp
Solenoïde klepsectie
Klep lichaamstype:
Twee-TEE-TEE (2/3): controle enkele acteercilinder (enkele inlaat + uitlaat).
Twee-wegen vijfweg (2/5): Dubbele acteercilinders (dubbele inlaat + dubbele uitlaat).
Drijfmodus:
Directe actie: Direct Drive met kleine stroom (snelle respons, geschikt voor hoogfrequente werking).
Pilot-beheerd: luchtdrukondersteund schakelen (grote stroom, scenario's voor hoge druk).
Speciaal ontwerp:
Explosieve bestendige spoelen (ATEX-gecertificeerde) voor ontvlambare omgevingen;
Laag stroomverbruik (0. 5W ~ 1W) om de levensduur van de batterij te verlengen;
Handmatige noodknop (kan worden gedwongen het gaspad te wijzigen in geval van stroomuitval).
Matching met de actuator
Interface Standard: voldoet aan ISO 15407- of NFPA -specificaties om een snelle gasverbinding te garanderen.
Flow matching: de Valve CV -waarde moet voldoen aan de actuatorsnelheidseisen.
Selectie- en onderhoudspunten
Sleutel tot selectie
Type actuator: enkel handelen (voorjaarrenket vereist) of dubbelwerken (dubbele gaspadregeling);
Bedrijfsfrequentie: selecteer Direct werkende solenoïde klep in hoogfrequente scènes;
Omgevingsvereisten: explosiebestendige, anti-corrosie, temperatuuraanpassingsvermogen (-30 graad ~ 80 graden);
Vereisten voor energiebesparing: een laag stroomverbruik of polshoudt om het energieverbruik te verminderen.
Veel voorkomende fouten en oplossingen
Spoelverbranding: controleer spanningsstabiliteit om overbelasting te voorkomen;
Spoel vastzitten: maak regelmatig de luchtbron schoon (voeg filter toe), gebruik droge lucht;
Luchtlekkage: vervang de afdichtingsring (NBR/FKM -materiaal), controleer de slijtage van de kleplichaam.
Onderhoudsuggestie
Maandelijkse controle -solenoïde klepresponsgevoeligheid;
Quarterly Reinigingsgas door het filter;
Vervang jaarlijks kwetsbare afdichtingen.
