Coöperatief werkende principe
Control Link:
PLC/controller → Solenoïde klep Elektrisch signaal → Gecomprimeerde luchtkanaalomschakeling → Pneumatische actuatoractie (aan/uit/aanpassen).
Typisch proces:
De magneetklep krijgt van stroom, schakelt het gaspad en de perslucht komt de actuatorkamer binnen;
De druk duwt het zuiger/diafragma, resulterend in mechanische verplaatsing;
Na stroomuitval wordt de magneetklep gereset, wordt het gas ontladen en keert de actuator terug naar de beginpositie (lente -terugkeer of omgekeerde gasvoorziening).
Kernstructuurontwerp
Solenoïde klepsectie
Klep lichaamstype:
Twee-TEE-TEE (2/3): controle enkele acteercilinder (enkele inlaat + uitlaat).
Twee-wegen vijfweg (2/5): Dubbele acteercilinders (dubbele inlaat + dubbele uitlaat).
Drijfmodus:
Directe actie: Direct Drive met kleine stroom (snelle respons, geschikt voor hoogfrequente werking).
Pilot-beheerd: luchtdrukondersteund schakelen (grote stroom, scenario's voor hoge druk).
Speciaal ontwerp:
Explosieve bestendige spoelen (ATEX-gecertificeerde) voor ontvlambare omgevingen;
Laag stroomverbruik (0. 5W ~ 1W) om de levensduur van de batterij te verlengen;
Handmatige noodknop (kan worden gedwongen het gaspad te wijzigen in geval van stroomuitval).
Matching met de actuator
Interface Standard: voldoet aan ISO 15407- of NFPA -specificaties om een snelle gasverbinding te garanderen.
Flow matching: de Valve CV -waarde moet voldoen aan de actuatorsnelheidseisen.

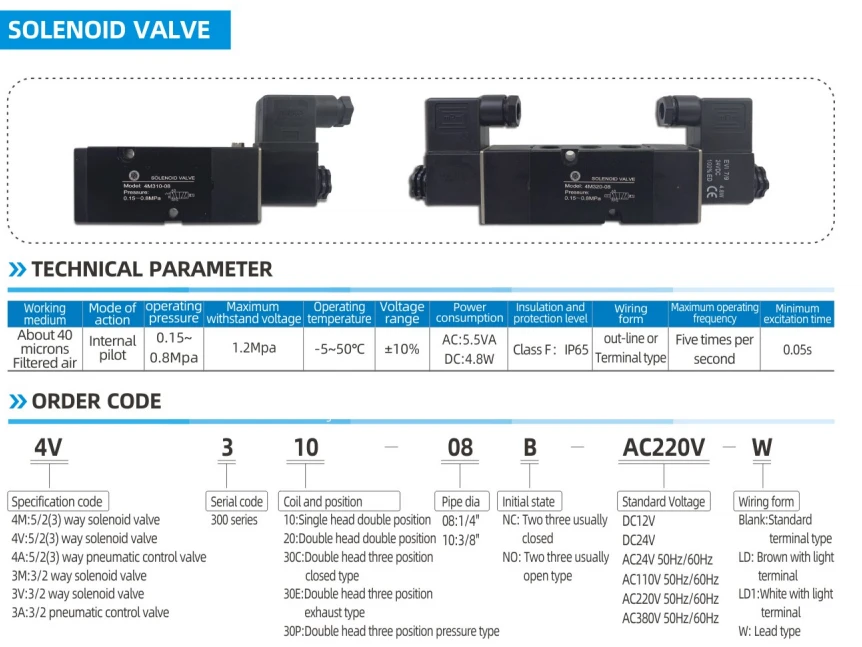

Belangrijkste prestatieparameters
Spanningscompatibiliteit: DC 24V (gewoonlijk gebruikt in de industrie), AC 220V (high-power scenario).
Reactietijd: minder dan of gelijk aan 50ms (hoge snelheidsklep kan 10 ms bereiken, wat de actuatorfrequentie beïnvloedt).
Werkdrukbereik: {{0}}}. 2 ~ 1.0mpa (algemeen type), Hoge drukventielondersteuning 10MPa.
Beschermingsklasse: IP65 (stofdicht en waterdicht) geschikt voor harde werkomstandigheden.
Cyclusleven: groter dan of gelijk aan 10 miljoen keer (industrieel ontwerp met hoge betrouwbaarheid).
Typische toepassingsscenario's
Klep Automatische besturingselement:
Op afstand opening en sluiting van de kogelventiel van de oliepijpleiding;
Nauwkeurige stroomregeling van regulerende kleppen in chemische planten.
Mechanische actieaandrijving:
Automatische productielijn klemcilinderklem;
Materiaal duwen en positioneren van verpakkingsmachines.
Beveiligingsvergrendelingssysteem:
Snel de luchttoevoer snel af tijdens noodstap (ESD);
Pneumatische noodafsluiting van vuurklep.
