Productoverzicht

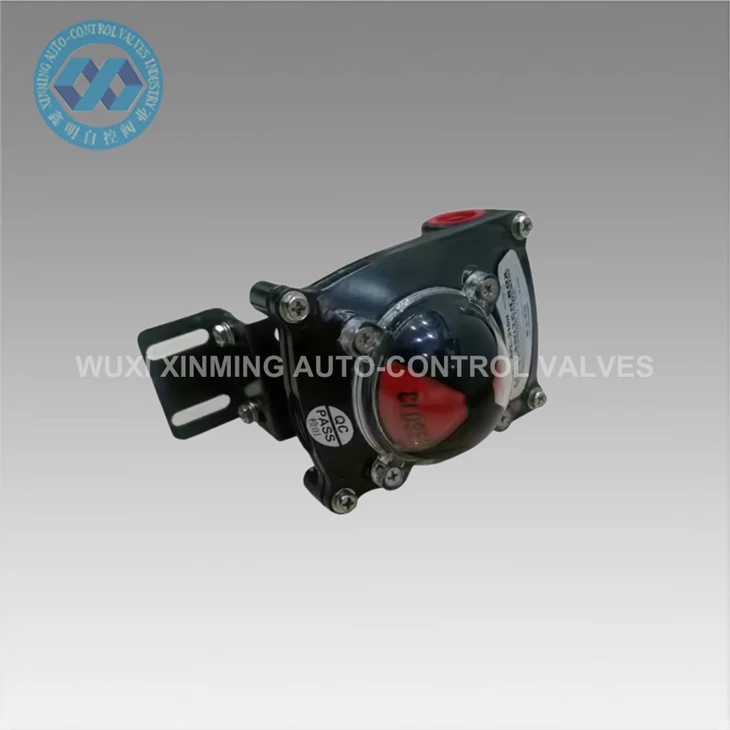

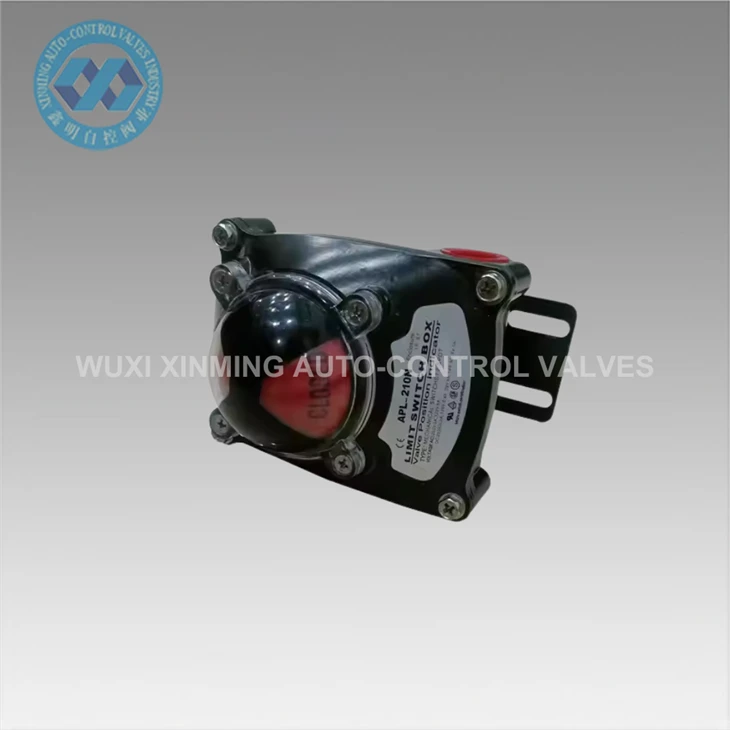

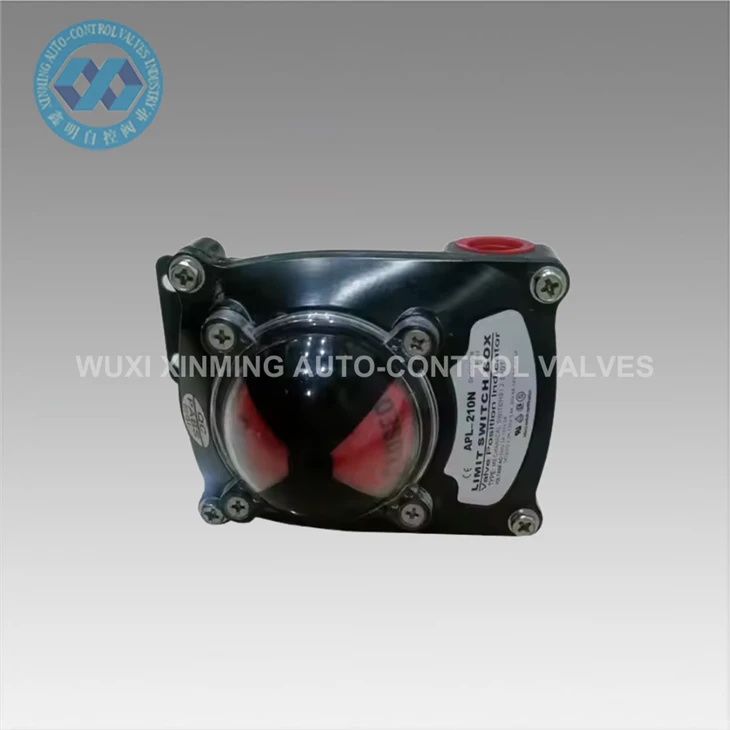

De APL-210N mechanische eindschakelaarkast is ontworpen voor nauwkeurige klepstandindicatie en feedback in industriële automatiseringssystemen. Het wordt veel gebruikt op pneumatische roterende aandrijvingen en kwartslagkleppen, zoals kogelkranen en vlinderkleppen, om betrouwbare open/dicht-statussignalen aan besturingssystemen te leveren.
Deze eindschakelaarkast zet de mechanische rotatie van de klepsteel om in elektrische schakelsignalen via een intern nokkenmechanisme, waardoor nauwkeurige positiebewaking tijdens geautomatiseerde klepbediening wordt gegarandeerd. Het is een essentieel onderdeel in procesindustrieën waar realtime feedback over de klepstatus vereist is voor veilige en stabiele systeemcontrole.
Werkingsprincipe
De APL-210N wordt bovenop een pneumatische actuator geïnstalleerd en mechanisch gekoppeld aan de klepsteel. Wanneer de klep tussen 0 graden en 90 graden draait, draait de nok in de schakelkast dienovereenkomstig en activeert de interne mechanische schakelaars.

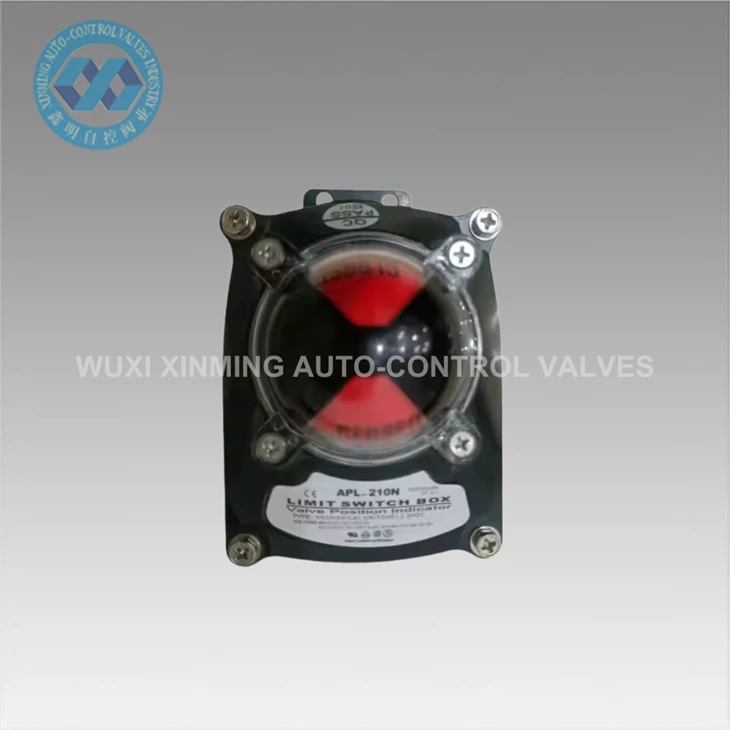

Deze schakelaars sturen AAN/UIT-signalen naar PLC of besturingssystemen, waarmee wordt aangegeven of de klep zich in volledig open of volledig gesloten positie bevindt. Een visuele indicator op de bovenklep zorgt voor een duidelijke bevestiging ter plaatse zonder het apparaat te openen.
Technische specificaties
| Model | APL-210N |
| Producttype | Mechanische eindschakelaarkast |
| Sollicitatie | Indicatie klepstand |
| Compatibele kleppen | Kogelkraan, vlinderklep |
| Rotatiebereik | 0 graden – 90 graden |
| Behuizingsmateriaal | Aluminiumlegering |
| Beschermingsklasse | IP67 |
| Montage standaard | NAMEN |
| Signaaltype | Mechanische AAN/UIT-schakelaar |
| Installatie | Pneumatische roterende aandrijving gemonteerd |
Toepassingen
De APL-210N eindschakelkast wordt veel gebruikt in industriële automatiseringssystemen die feedback over de kleppositie vereisen:
- Klepbesturingssystemen voor olie- en gaspijpleidingen
- Waterbehandeling en afvalwatervoorzieningen
- Chemische verwerkingsfabrieken
- Energieopwekkingssystemen
- Industriële procesautomatiseringslijnen
- HVAC en algemene stroomregelsystemen
Bij normaal gebruik wordt het geïnstalleerd op een pneumatische actuator die een vlinderklep aandrijft, waar het continu de open/dicht-status van de klep rapporteert aan de controlekamer voor veilige procesbewaking.
