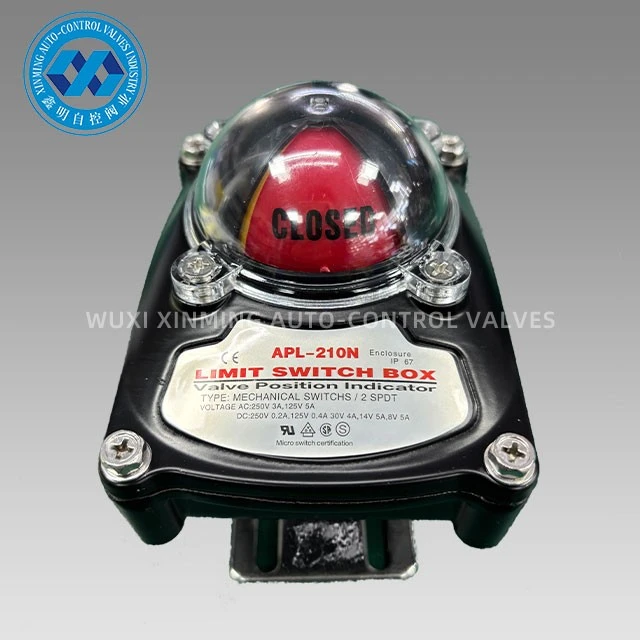

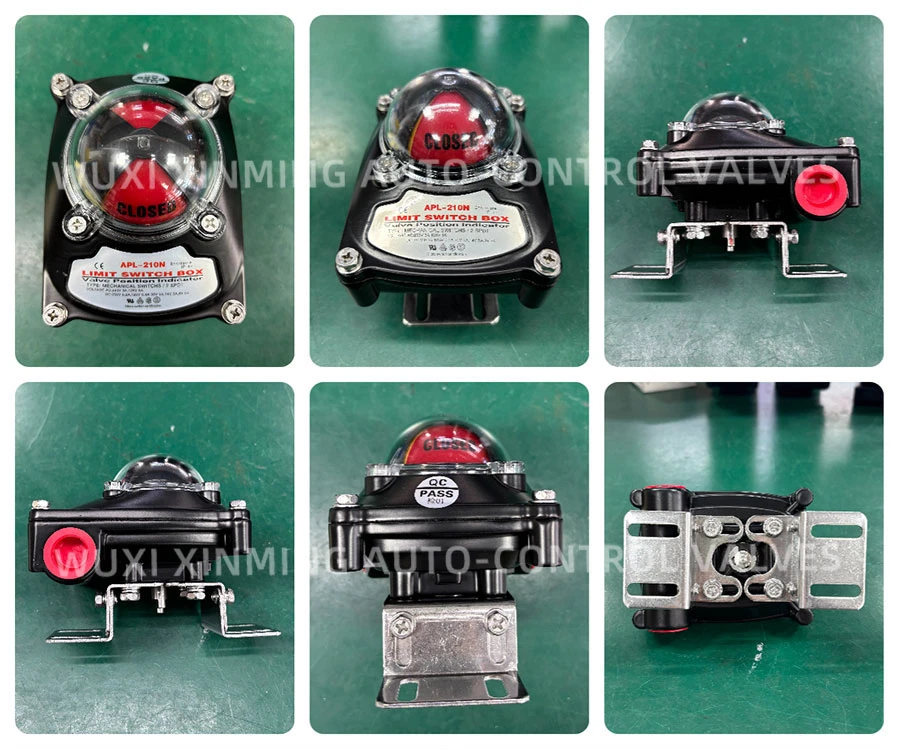

De APL-210N eindschakelaarkast is ontworpen voor betrouwbare feedback over de kleppositie in pneumatische actuatorsystemen die worden gebruikt in de industriële automatisering. Het biedt duidelijke open/dicht-indicatie en elektrische schakelsignalen ter ondersteuning van de bewaking en regeling van kwartslagkleppen zoals kogelkranen en vlinderkleppen.

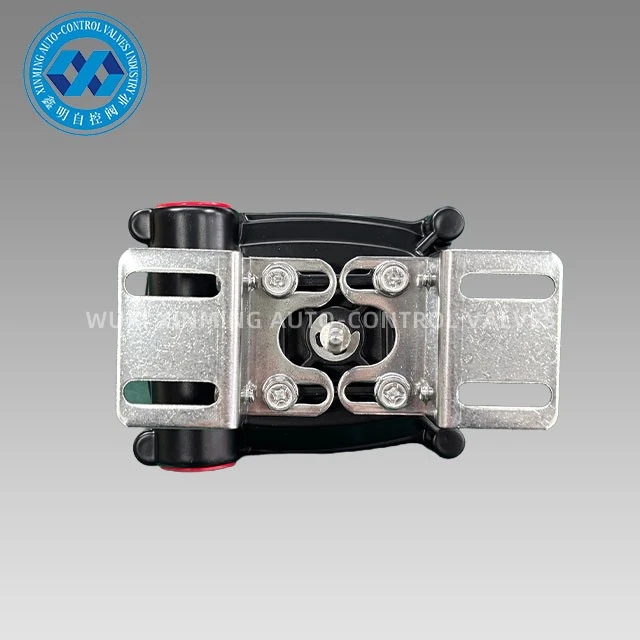

Het apparaat wordt rechtstreeks op de actuator gemonteerd en zet de beweging van de roterende klep om in mechanische schakelacties. Deze signalen worden doorgaans naar PLC- of DCS-systemen gestuurd, waardoor een nauwkeurige bevestiging van de klepstatus mogelijk is bij procesbesturing en veiligheidsvergrendelingstoepassingen.
Productspecificaties
| Model | APL-210N |
| Materiaal | Aluminium spuitgieten/roestvrij staal (304/316) |
| Schelp |
IP67 |
| Omgevingstemperatuur | -25 graden ~ +85 graden |

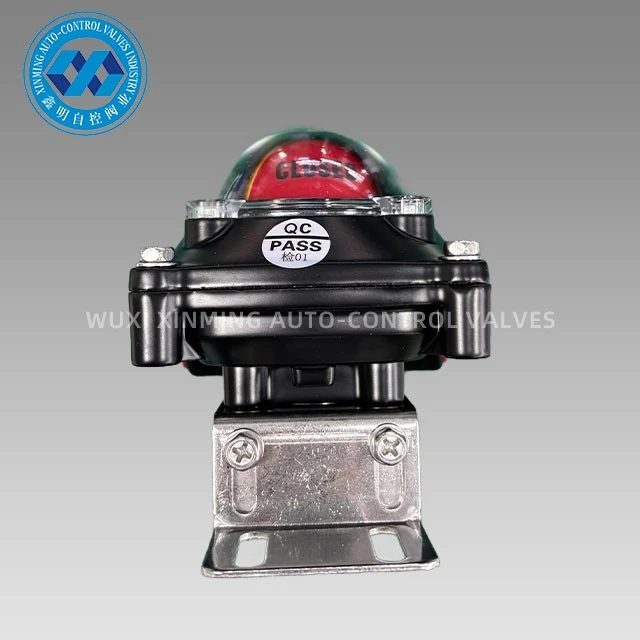

| Positie-indicator | op-geel; uit-rood |
| Kabelinvoer | 2-1/2 NPT; PT1/2; PF1/2; M20; PG13.5 |
Huisvestingsontwerp en milieubescherming
De behuizing is verkrijgbaar in gegoten aluminium- of roestvrij staal (304/316), afhankelijk van de eisen op het gebied van corrosie en duurzaamheid.
- Aluminium behuizing: algemene industriële dienst
- RVS behuizing: corrosieve of offshore omgevingen
De IP67-beschermingsgraad garandeert weerstand tegen het binnendringen van stof en tijdelijke onderdompeling in water, waardoor het geschikt is voor installaties in het open veld.
Mechanisch positiefeedbacksysteem
Het interne nokken-aangedreven mechanisme zorgt voor directe bediening van mechanische schakelaars op basis van kleprotatie.

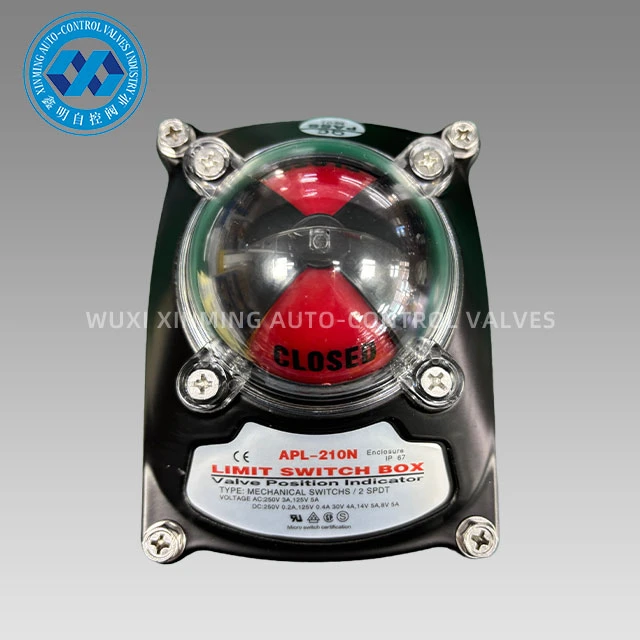

Positie-indicatie wordt gegeven via een visuele indicator:
- Geel: klep open
- Rood: klep gesloten
Dit maakt directe verificatie ter plaatse van de klepstatus mogelijk zonder toegang tot het besturingssysteem.

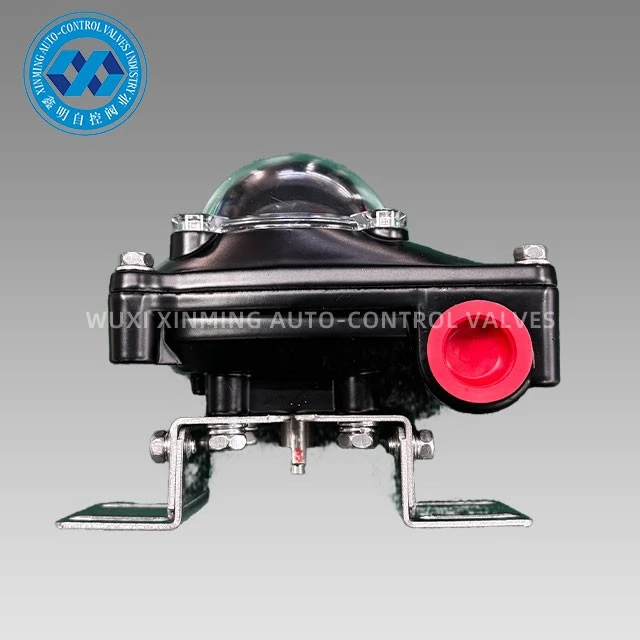

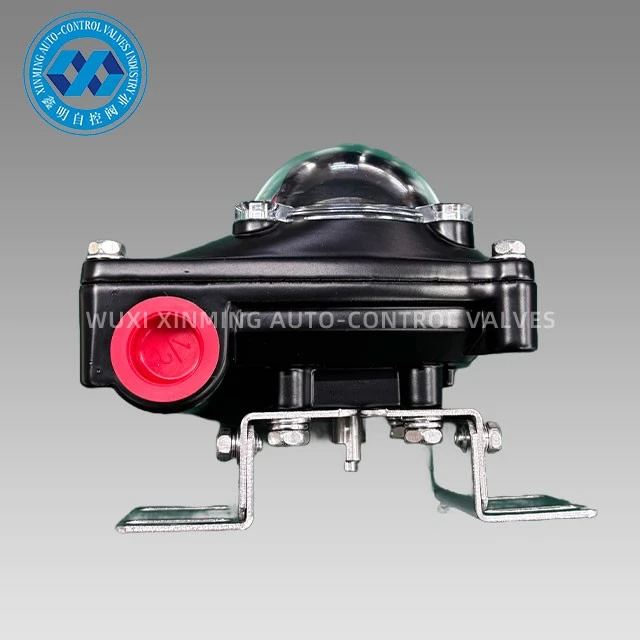

Elektrische integratie en kabelinvoer
De APL-210N ondersteunt meerdere kabelinvoerconfiguraties voor wereldwijde installatiecompatibiliteit:
- 2 × 1/2" NPT
- PT1/2
- PF1/2
- M20
- PG13.5
Deze flexibiliteit ondersteunt de integratie in verschillende regionale standaarden en actuatorbesturingsarchitecturen.
Toepassingsbereik
De APL-210N wordt gebruikt in klepautomatiseringssystemen die betrouwbare, discrete positiefeedback vereisen, waaronder:
- Pneumatische actuatorsamenstellen
- Kwart-slagklepsystemen
- Olie- en gaspijpleidinginfrastructuur
- Chemische verwerkingsfabrieken
- Water- en afvalwatersystemen
- Algemene industriële procesbeheersing
Mechanische eindschakelaarkasten worden nog steeds veel gebruikt in de industriële automatisering vanwege hun tolerantie voor veldomstandigheden, voorspelbaar schakelgedrag en compatibiliteit met standaard actuatorinterfaces. De APL-210N is gepositioneerd voor toepassingen waarbij robuustheid en operationele consistentie prioriteit krijgen boven geavanceerde diagnostische functionaliteit.
